ZJY46H組合式減壓閥一種水電站專用壓力控制閥,有減壓穩壓的功能效果。ZJY46H組合式減壓閥閥體材質碳鋼/不銹鋼,閥芯材質不銹鋼,適用于溫度≤80℃的水及非腐蝕性液體(汽油、煤油)和氣體等需要降低到一定范圍的設備和管路系統上。
組合式減壓閥的特點:
1、減壓效果可靠。出口壓力不受進口壓力及流量變化的影響,既可減動壓,又可減靜壓。
2、調壓操作方便。只需調節先導閥的調節螺釘,就能獲得精確、穩定的出口壓力。
3、節能效果好。閥體采用了全通道流線型直流式設計,壓力損失小,流量大,且體積小,重量輕。
組合式減壓閥工作原理:
ZJY46H組合式減壓閥由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。通過調節將進口壓力降低至某一需要的出口壓力值。當進口力或流量發生變化時,靠介質本身的 可自動保持出口壓力在一定的范圍內。
當調節彈簧處于自由狀態時,主閥和導閥呈關閉狀態。擰動調節螺釘,由介質推開導閥,同時進入主閥橡膠薄膜腔室與調節彈簧的壓力保持平衡,進入主閥橡膠薄膜腔室,使橡膠膜片向上,主閥打開,介質流向出口(此時截止閥打開,保持腔室一定的壓力),出口介質再反饋至橡膠薄膜上方腔室和導閥下方腔室。當出口壓力時,導閥的膜片上移,導閥開度減少,使腔室的介質壓力下降,同時腔室壓力下降,主閥橡膠薄膜下移,主閥的開度減小,出口壓力下降,達到新的平衡;反之亦然。
ZJY46H組合式減壓閥性能規范
零件名稱 | 材料 |
閥體、閥蓋 | 鑄鋼、不銹鋼 |
閥桿、活塞、閥瓣 | 不銹鋼 |
閥座 | 銅 |
過濾器、球閥、針閥、導閥 | 銅 |
彈簧 | 硅錳鋼 |
密封墊 | 丁腈橡膠 |

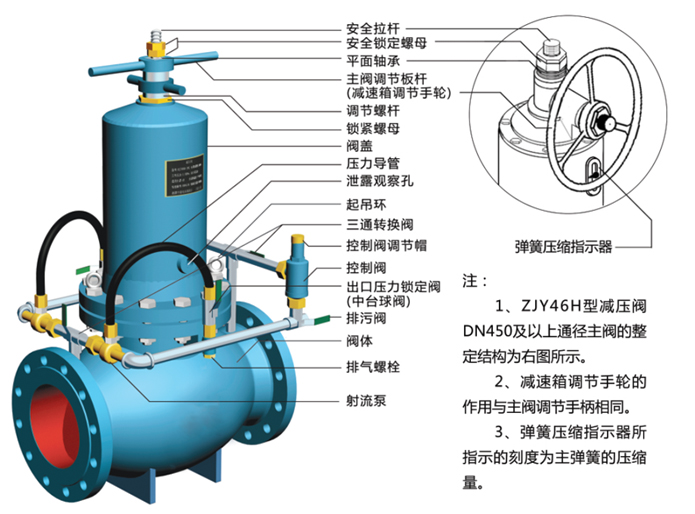

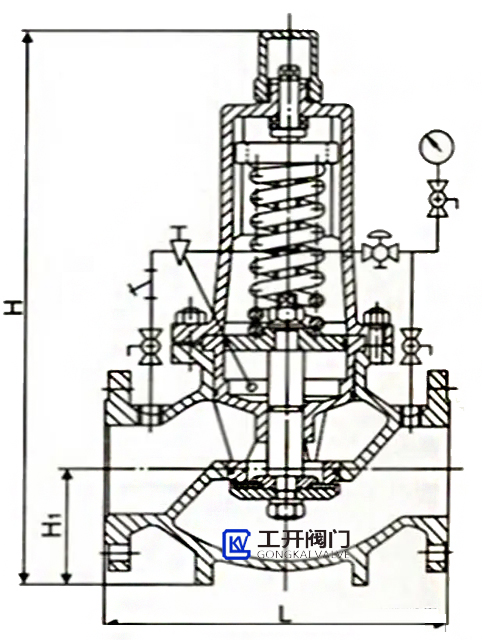

ZJY46H組合式減壓閥外形結構示意圖及結構尺寸
公稱通徑DN(mm) | 尺寸 | ||
L | H1 | H | |
50 | 250 | 95 | 540 |
65 | 290 | 100 | 560 |
80 | 310 | 105 | 580 |
100 | 350 | 125 | 650 |
125 | 400 | 140 | 685 |
150 | 480 | 160 | 915 |
200 | 600 | 190 | 1015 |
250 | 730 | 220 | 1220 |
300 | 850 | 250 | 1250 |
400 | 1100 | 320 | 1275 |
組合式減壓閥的安裝注意事項:
1、組合式減壓閥前應安裝過濾器,以防介質中的雜物進入減壓閥,影響其性能。
2、裝組合式減壓閥之前必須對管路系統進行沖洗清理。以防焊渣,氧化皮等臟物流入閥內,影響閥門正常工作。
3、應安裝在便于操作和維修的地方,并且必須直立安裝在水平管道上,應注意使管路中介質的流向與閥體上箭頭所示方向一致,切勿反裝。
4、 減壓閥在安裝使用時,應先把旁通管路上的截止閥打開,排除管路中的冷凝水和汽水混合物,以防減壓閥開啟時產生水擊現象損壞減壓閥,當無異?,F(xiàn)象后,按順時針方向緩慢旋轉調節螺釘,將出口壓力調至所需要的壓力(以閥后表壓為準),調整好后,將鎖緊螺母背緊,擰上防護罩。
5、 減壓閥前應安裝過濾器,以防止介質中的雜質進入減壓閥,影響其性能。
6、 安裝的減壓閥前后應有一段直管,閥前直管長度約為600毫米,閥后直管長度約為1000毫米。
7、 減壓閥進口還要裝汽水分離器和疏水閥,減壓閥出口也要裝疏水閥。
