186型塑料安全閥,UPVC背壓閥/安全閥安裝于計量泵的正壓排放管路上,防止虹吸現象的發生,消除由于投加點壓力波動造成的投加量變化,在現場取下調整螺絲上的保護帽,旋轉調整螺絲,借助管路中的壓力表可調至所需壓力,可通過調節螺絲在0-0.6Mpa范圍內設置背壓。和脈沖阻尼器配合使用減少水錘對系統的損壞,保持泵的出水口到背壓閥有定的恒壓,保持系統流速均恒。
UPVC安全閥隔膜、閥芯由內部彈簧壓緊頂住閥座,當系統管路內壓力超過預設定的壓力時,隔膜、閥芯被頂起,介質泄出至回流管及容器,在現場可通過調節螺絲借助管路中的壓力表在0-1.0Mpa范圍內設置壓力,泄放壓力般設置高于系統壓力0.1-0.2Mpa,安全閥調壓不允許超過計量泵的zui壓力,安裝一般盡量靠近泵的出口處,泵與安全閥之間不應有任何閥門。保護泵的安全和系統的正常運行。
UPVC背壓閥安全閥型號:18615、18620、18625、18632、18640、18650、18665
UPVC背壓閥安全閥口徑:DN15、DN20、DN25、DN32、DN40、DN50、DN65
設定背壓范圍:0.03-0.6Mpa

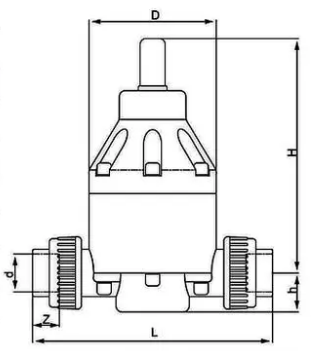

規格 | L | H | D | d | z | h |
DN15 | 175 | 181 | 82 | 20 | 22 | 27 |
DN20 | 174 | 181 | 82 | 25 | 19 | 29 |
DN25 | 202 | 198 | 107 | 32 | 21 | 33 |
DN32 | 251 | 198 | 107 | 40 | 31 | 35 |
DN40 | 285 | 260 | 155 | 50 | 31 | 60 |
DN50 | 355 | 260 | 155 | 63 | 39 | 60 |
DN65 | 376 | 260 | 155 | 75 | 41 | 65 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
