不銹鋼背壓閥型號RXBF-S25/1.0是用于防止液體在重力作用下自流或虹吸現象,此時不銹鋼背壓閥能消減由于虹吸產生的流量及壓力的波動。
不銹鋼背壓閥通過內置彈簧的彈力來實現動作:當系統壓力比設定壓力小時,膜片在彈簧彈力的作用下堵塞管路;當系統壓力比設定壓力大時,膜片壓縮彈簧,管路接通,液體通過背壓閥。背壓閥結構同單向閥相似,但開啟壓力大于單向閥,在0.2到1.6兆帕間。在管路或是設備容器壓力不穩的狀態下,背壓閥能保持管路所需壓力,使泵能正常輸出流量。另在泵的出端由于重力或其它作用常會出現虹吸現象,此時背壓閥能消減由于虹吸產生的流量及壓力的波動。而對于計量泵等容積泵在低系統壓力下工作時,都會出現過量輸送。為防止類似問題,必須使計量泵的出口至少有0.7Bar的背壓,一般通過在計量泵出口安裝背壓閥來達到目的。

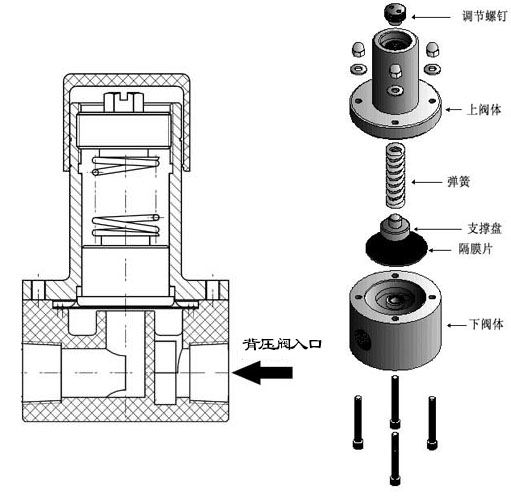

不銹鋼背壓閥工作原理: 流體從背壓閥進口進入,被膜片阻擋,于是流體對膜片產生向上的壓力。當壓力足夠大時,彈簧被壓縮,流體頂起膜片形成通道,從背壓閥出口流出。若流體壓力不夠,就會形成憋壓,使進口壓力上升直到達到額定壓力,頂起膜片形成通路。背壓閥的額定壓力可調節,一般通過調節彈簧上端的頂桿,從而調節彈簧的長度來實現。
不銹鋼背壓閥用途:
1、背壓閥用于防止液體在重力作用下自流(或虹吸),這時候一般選用大于液體自身壓力即可,如防止液位為2米藥箱中的液體自流,可選用壓力大于0.02MPa的背壓閥,一般選用0.1MPa即可。
2、背壓閥用于穩定泵的流量,如某些泵的流量隨壓力變化較大,可在泵的出口處設置背壓閥,使泵的輸出流量穩定,這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。
出口管道上的單向閥用于防止液體回流,背壓閥用于保持泵出口有一恒定壓力。
不銹鋼背壓閥特點:
?彈簧膜片式結構,壓力可調(調壓范圍見參數表)
?接觸介質部分只有下閥體和膜片,下閥體和膜片密封處加工有密封筋,密封效果好,靈敏度高
?常規膜片采用EPDM襯四氟形式,做夾布加工,密封效果好,使用壽命高;純四氟膜片耐溫高、耐腐蝕性強
不銹鋼背壓閥適用范圍: ?化工、水處理、實驗室 ?腐蝕性液體、普通氣體
不銹鋼背壓閥特性參數:
?可調節壓力0-0.3MPa,0-1.0MPa(詳見參數表)
?安全測試壓力: 1.5 倍的更大輸入壓力
?適用溫度:普通膜片-5℃至+80℃);四氟膜片:-5℃至+80℃)
不銹鋼背壓閥材質明細:
?下閥體材質:SS304、SS316L(碳鋼/PVC、PTFE、PVDF、PP等材質可按要求定做)
?膜片材質:EPDM襯四氟(復合膜片)、PTFE(聚四氟乙烯)
?上閥體材質(不接觸介質):304不銹鋼、316L不銹鋼、PVC、碳鋼(噴塑處理、電泳漆處理)
不銹鋼背壓閥結構尺寸:
規格型號 | 材質 | 公稱通徑 | 設定壓力(MPa) | 尺寸 | 連接方式 | |
下閥體直徑 | 總高 | |||||
RXBF-P6/1.0 | PVC | 6 | 0.1-1.0 | 64.7 | 82 | Rc1/8” |
RXBF-P8/1.0 | PVC | 8 | 0.1-1.0 | 64.7 | 87 | Rc1/4” |
RXBF-P10/1.0 | PVC | 10 | 0.1-1.0 | 64.7 | 89 | Rc3/8” |
RXBF-P15/1.0 | PVC | 15 | 0.1-1.0 | 64.7 | 94 | Rc1/2” |
RXBF-P20/1.0-N | PVC | 20 | 0.1-1.0 | 64.7(小閥體,適合250L/h以內的泵) | 104 | Rc3/4” |
RXBF-P20/1.0 | 87 | 123 | ||||
RXBF-P25/1.0 | PVC | 25 | 0.1-1.0 | 87 | 128 | Rc1” |
RXBF-P32/1.0 | PVC | 32 | 0.1-1.0 | 117 | 175 | Rc1+1/4” |
RXBF-P40/1.0-N | PVC | 40 | 0.1-1.0 | 117(小閥體,適合2500L/h以內的泵) | 185 | Rc1+1/2” |
RXBF-P40/1.0 | 137 | 240 | ||||
RXBF-P50/1.0 | PVC | 50 | 0.1-1.0 | 167 | 260 | Rc2” |
RXBF-P65/1.0 | PVC | 65 | 0.1-1.0 | 177 | 325 | Rc2+1/2” |
RXBF-P80/0.6 | PVC | 80 | 0.1-0.6 | 230 | 420 | Rc3” |
RXBF-P100/0.6 | PVC | 100 | 0.1-0.6 | 250 | 430 | Rc4” |
RXBF-S6/1.0 | SUS304/316L | 6 | 0.1-1.0 | 64.7 | 82 | Rc1/8” |
RXBF-S8/1.0 | SUS304/316L | 8 | 0.1-1.0 | 64.7 | 87 | Rc1/4” |
RXBF-S10/1.0 | SUS304/316L | 10 | 0.1-1.0 | 64.7 | 89 | Rc3/8” |
RXBF-S15/1.0 | SUS304/316L | 15 | 0.1-1.0 | 64.7 | 94 | Rc1/2” |
RXBF-S20/1.0-N | SUS304/316L | 20 | 0.1-1.0 | 64.7(小閥體,適合250L/h以內的泵) | 104 | Rc3/4” |
RXBF-S20/1.0 | 87 | 123 | ||||
RXBF-S25/1.0 | SUS304/316L | 25 | 0.1-1.0 | 87 | 128 | Rc1” |
RXBF-S32/1.0 | SUS304/316L | 32 | 0.1-1.0 | 117 | 175 | Rc1+1/4” |
RXBF-S40/1.0-N | SUS304/316L | 40 | 0.1-1.0 | 117 | 185 | Rc1+1/2” |
RXBF-S40/1.0 | 137 | 240 | ||||
RXBF-S50/1.0 | SUS304/316L | 50 | 0.1-1.0 | 167 | 260 | Rc2” |
RXBF-S65/1.0 | SUS304/316L | 65 | 0.1-1.0 | 177 | 325 | Rc2+1/2” |
RXBF-S80/0.6 | SUS304/316L | 80 | 0.1-0.6 | 225 | 420 | 3”法蘭式 |
RXBF-S100/0.6 | SUS304/316L | 100 | 0.1-0.6 | 240 | 430 | 4”法蘭式 |
口徑DN100以上可根據要求定做 |
不銹鋼背壓閥安裝注意事項:
1、安裝應避免與系統發生共振,否則將對背壓閥工作產生嚴重影響,并可能損壞背壓閥發生危險。
2、與脈動阻尼器同時使用時,脈動阻尼器應安在泵與背壓閥間,以吸收泵與背壓閥間的流量峰值。減緩背壓閥的磨損速度。
3、室外使用應加防護棚或防護罩。
4、對背壓閥進行任何檢查、維護前,應停止運轉設備,釋放閥內壓力,關閉背壓閥與系統相聯的閥門,同時確認脈動阻尼器內沒有壓力。維修時注意防止閥內高壓流體噴濺,傷害人體。
5、背壓閥具有方向性。若背壓閥進出口接反,背壓將會成倍增加,給系統帶來危害并可能發生危險。
6、運轉中發現背壓閥發生故障應及時停止系統運行或關閉背壓閥所在管路,停止背壓閥的使用,并檢查更換背壓閥。
7、管路通徑有DN6、8、10、15、20、25、40、50、65、80、100十一個型號。
8、入口端壓力有0.3MPa與1.0MPa兩個系列,進出口端壓力差可以通過調節彈簧長度調節。
