J49H-320壓力表法蘭針型閥是針型閥與壓力表配合使用,一端用焊紋連接(壓力表),另一端則用法蘭連接,用于小流量,較高壓力的氣體或者液體介質的針型儀表閥。J49H壓力表針型閥廣泛用于石油、氣體、蒸汽水氮?dú)浠旌系冉橘|(zhì)管路上,作測試壓力的啟閉裝置,它具有連接牢固,密封性能良好,并有排污性能等特點。J49H壓力表針型閥工作原理技術性能和J29型壓力計針型閥相同,結構基本相同。
J49H壓力表法蘭針型閥主要性能規范
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 法蘭 Flang | 20# A105 SS304 SS304L SS316 SS316L |
2 | 管接頭Pipe connection | 20# A105 SS304 SS304L SS316 SS316L |
3 | 墊片Gasket | 紫銅(Red copper) PTFE RTFE |
4 | 螺紋套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手輪Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
13 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |

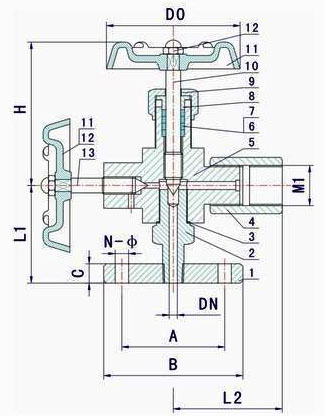

J49H壓力表法蘭針型閥外形結構尺寸
規 格 | M1 | A | B | C | N-φ | L1 | L2 | H | Do | 重量(Kg) |
DN6 | M20×1.5 | 42 | 70 | 16 | 3-φ16 | 62 | 60 | 86 | 63 | 1.2 |
DN10 | M20×1.5 | 42 | 70 | 16 | 3-φ16 | 62 | 60 | 86 | 63 | 1.2 |
