限流止回閥主要用于多泵并聯使用時安裝于水泵壓出口,起限制水泵工作流量,防止停泵回流作用。該閥采用導閥-主閥構造,結構緊湊,重量較輕。該閥的止回功能完全等同于微阻緩閉止回閥,且無關閉噪聲,零回流。
限流止回閥工作原理:
限流止回閥安裝于水泵出口,在單泵啟動和非全數設計工作泵工作時,對工作泵起限制流量作用,使泵在較高效率狀態下工作;防止電動機在水泵低揚程、大流量、低效率時,發生過載現象;防止超額定電流燒電機現象的發生,同時起到一定的節能效果。其限流原理為:依據水泵的設計工況點揚程,導閥自動檢測并控制水泵的實際工作揚程,以限制水泵的工作流量,限制電機的負載。
限流止回閥設定一個控制工作氣揚程,當水泵工作揚程低于控制揚程時閥門做關閥動作,使實際工作揚程加大;當水泵工作揚程大于設定揚程時閥門全開,閥門阻力極小。控制氣揚程的設定可以按電機額定電流設定,也可以按高效率工況設定,該閥門工作揚程設定值可調,一般出廠設定值為設計工況揚程。
LH45X限流止回閥主要零部件材料:
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥桿 | 鉻不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁腈橡膠 |
O形圈 | 丁腈橡膠 |

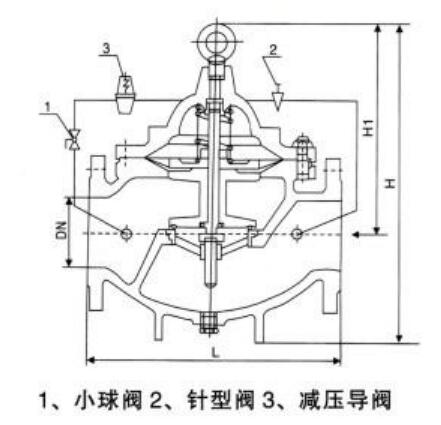

LH45X限流止回閥主要連接尺寸:
公稱通徑 | 尺 寸 | |||||
DN(am) | L | A1 | A | H1 | H | F |
20 | 150 | 200 | 282 | 106 | 172 | 116 |
25 | 160 | 200 | 282 | 106 | 172 | 116 |
32 | 180 | 200 | 282 | 106 | 172 | 116 |
40 | 200 | 210 | 320 | 137 | 225 | 168 |
50 | 203 | 210 | 320 | 137 | 225 | 168 |
65 | 216 | 215 | 330 | 145 | 270 | 180 |
80 | 241 | 220 | 330 | 178 | 289 | 210 |
100 | 270 | 230 | 410 | 232 | 375 | 284 |
125 | 292 | 245 | 420 | 286 | 420 | 310 |
150 | 330 | 260 | 420 | 318 | 450 | 370 |
200 | 400 | 280 | 430 | 413 | 722 | 463 |
250 | 480 | 300 | 450 | 502 | 769 | 525 |
300 | 550 | 320 | 460 | 600 | 906 | 625 |
350 | 622 | 340 | 470 | 638 | 1480 | 705 |
400 | 685 | 360 | 480 | 677 | 1027 | 778 |
450 | 750 | 360 | 480 | 677 | 1027 | 778 |
500 | 811 | 410 | 780 | 750 | 1110 | 690 |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
