J44W-320角式法蘭針型閥-不銹鋼高溫高壓角式針型閥
更新：2023/12/13 9:56:29??????點擊：
- 品牌：???上海工開閥門
- 型號：???J44W-320RL
產品介紹
J44W-320角式法蘭針型閥采用雙法蘭連接的90度流向，因其獨特的流向，所以在需要改變管路方向位置是一個不錯的閥門，因其進口和出口呈90度角度，所以我們通常稱之為角式針型閥，也同樣因其獨特的結構形式和法蘭連接方式，所以通常造價成本也相對較高，目前市場用量較其它類型的針型閥略少。

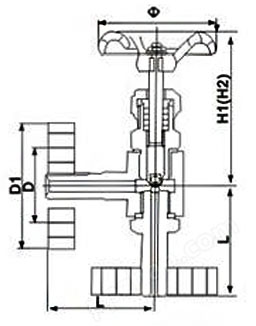

J44W/H角式法蘭針型外形結構尺寸
| 規 格 | 壓力PN(Mpa) | L | φ | D | D1 | H1 | H2 |
| DN3 | 16 | 60 | 68 | 70 | 42 | 87 | 93 |
| 32 | 60 | 75 | 70 | 42 | 98 | 103 | |
| DN6 | 32 | 60 | 68 | 70 | 42 | 90 | 97 |
| 32 | 60 | 75 | 70 | 42 | 98 | 105 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
