2W黃銅電磁閥一般是用于小口徑,低壓力的環境,這種結構的閥門打開時,不需要要求介質的最低壓力,可以零壓啟動,所以相比先導式電磁閥的的啟動速度,會來得更快一些,特別適用于要求快速切斷的場所中。
2W電磁閥是兩位兩通常閉電磁閥,斷電關閉,通電打開,產品為系列化生產,體積小,流量大,使用范圍廣。安裝按閥上面所標的箭頭,可任意安裝,為增強使用壽命,最好線圈向上,水平安裝。
2W黃銅電磁閥主要性能規范
型號 | 2W-2.5 | 2W-4 | 2W-10 | ZS-15 | 2W-20 | 2W-25 | 2W-35 | 2W-40 | 2W-50 |
使用流體 | 空氣、水、油、熱水、瓦斯 | ||||||||
動作方式 | 直動式 | ||||||||
型式 | 常閉式/常開式 | ||||||||
流量孔徑mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |
C V 值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
接管口徑 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
使用流體粘度 | 20CST以下 | ||||||||
使用壓力 | 水(熱水) :0~10 空氣:0~10 油:0~5Kgf/cm2 | ||||||||
最大耐壓力 | 16kgf/cm2 | ||||||||
介質溫度 | -5~120°C | ||||||||
使用電壓范圍 | ±10% 電壓:AC220V AC110V DC24V 其它電壓和工廠接洽 | ||||||||
本體材質 | 黃銅不銹鋼 | ||||||||
油封材質 | NBR或VITON |

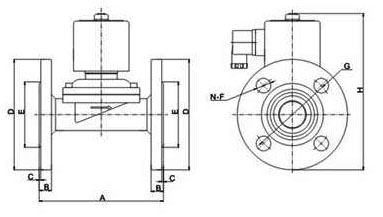

2W黃銅電磁閥外形結構尺寸
管口徑(G) | 流量通經(MM) | 最小壓力(MPA) | 壓力(MPA) AC | 壓力(MPA) DC | 長*寬*高(MM) | 材質 |
1/2 | 15 | 0 | 0.8 | 0.8 | 51*55*102 | 銅 |
3/4 | 20 | 0 | 0.8 | 0.8 | 62*55*102 | 銅 |
1 | 25 | 0 | 0.8 | 0.8 | 67*55*112 | 銅 |
11/4 | 35 | 0 | 0.8 | 0.8 | 90*77*130 | 銅 |
11/2 | 40 | 0 | 0.8 | 0.8 | 106*87*164 | 銅 |
2 | 50 | 0 | 0.8 | 0.8 | 123*93*176 | 銅 |
1/2 | 15 | 0 | 0.8 | 0.8 | 69*57*107 | 不銹鋼 |
3/4 | 20 | 0 | 0.8 | 0.8 | 73*57*115 | 不銹鋼 |
1 | 25 | 0 | 0.8 | 0.8 | 98*77*125 | 不銹鋼 |
11/4 | 35 | 0 | 0.8 | 0.8 | 115*87*1153 | 不銹鋼 |
11/2 | 40 | 0 | 0.8 | 0.8 | 121*94*162 | 不銹鋼 |
2 | 50 | 0 | 0.8 | 0.8 | 168*123*187 | 不銹鋼 |
備注 | 普通型為常閉型,常開型請另行說明,防爆型加EX標志, |
