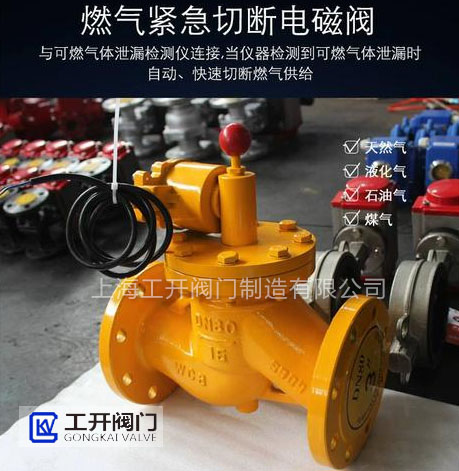

ZCRB燃氣緊急切斷閥是一種用于緊急切斷燃氣供應的閥門,其主要原理是通過關閉閥門來切斷燃氣的流動,防止燃氣爆炸發生的裝置。主要應用如下:
1、與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時,自動快速關閉主供氣體閥門,切斷燃氣的供給,及時制止惡性事故的發生。
2、與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測溫度或壓力超過設定的極限數值時,自動快速關閉供氣閥門,停止燃料的供給。
3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時,自動切斷大廈內的燃氣供應,防止燃氣爆炸的發生。
4、在城市或工廠的燃氣供應管網內設置ZCR燃氣緊急切斷閥,在在中央控制室內集中控制,遠距離遙控,緊急關閉事故現場的管線供應。
ZCR系列切斷閥是常開型脈沖觸發式電磁閥,具有事故自鎖及手動復位功能。其工作原理:
1、切斷閥在日常 作中處于常開狀態,電磁線圈處于斷開狀態,不消耗電能。
2、當事故發生時,切斷閥線圈瞬間通電,觸發切斷閥快速關閉,不會重新自動打開。
3、再接通氣源時,人工重新向上提拉復位桿,聽到“咔”的一聲表明閥已打開,此時松開也不會切斷,開啟閥門,恢復供氣。
ZCRB燃氣緊急切斷閥技術參數:
產品結構:直動式
公稱壓力:1.6Mpa
工作壓差:0~0.05Mpa
工作介質:煤氣、天然氣、液化石油氣等無腐蝕性氣液體
關閉時間:<1秒 介質溫度:-15℃~60℃
打開方式:手動復位或電動復位
電源電壓:AC220VA、DC24V、DC12V
安全等級:普通性 Ex型
控制方式:不間斷輸出或脈沖式電磁力

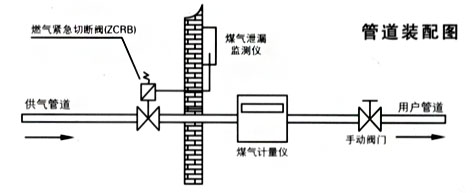

ZCRB燃氣緊急切斷閥管道裝配
ZCRB燃氣緊急切斷閥外形結構尺寸
DN | D1 | K | D | b | f | n-d | L | H |
25 | 65 | 85 | 115 | 16 | 3 | 4φ14 | 160 | 180 |
32 | 76 | 100 | 140 | 18 | 3 | 4φ18 | 180 | 195 |
40 | 84 | 110 | 150 | 18 | 3 | 4φ18 | 200 | 205 |
50 | 99 | 125 | 165 | 20 | 3 | 4φ18 | 230 | 220 |
65 | 118 | 145 | 185 | 20 | 3 | 4φ18 | 290 | 245 |
80 | 132 | 160 | 200 | 20 | 3 | 4φ18 | 310 | |
100 | 156 | 180 | 220 | 22 | 3 | 4φ18 | 350 | |
125 | 184 | 210 | 250 | 22 | 3 | 4φ18 | 400 | |
150 | 211 | 240 | 285 | 24 | 3 | 4φ22 | 480 | |
200 | 266 | 295 | 340 | 24 | 3 | 4φ22 | 495 | |
250 | 319 | 355 | 405 | 26 | 3 | 4φ26 | 622 | |
300 | 370 | 410 | 460 | 28 | 4 | 4φ26 | 698 | |
350 | 429 | 470 | 520 | 30 | 4 | 4φ26 | 787 | |
400 | 480 | 525 | 580 | 32 | 4 | 4φ30 | 914 | |
450 | 548 | 585 | 640 | 34 | 4 | 4φ30 | 978 | |
500 | 609 | 650 | 715 | 36 | 4 | 4φ33 | 978 | |
600 | 720 | 770 | 840 | 38 | 5 | 4φ36 | 1295 |
