ZCZH高溫電磁閥-ZCZG高溫高壓電磁閥-ZCZH法蘭高溫高壓電磁閥
更新：2024/8/9 11:12:45??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZCZH、ZCZG
產品介紹
ZCZH高溫高壓電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，高溫電磁閥可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，高溫電磁閥主要是對管道中的介質進行雙位自動調節和遠程控制。
ZCZH高溫高壓電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。
ZCZH高溫高壓電磁閥工作原理：
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
ZCZH高溫高壓電磁閥特點：
1、特殊場合可持續長時間通電，耐高溫，采用全金屬密封，介質流體溫度可達450℃
2、不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
3、采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一
4、耐磨，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作。采用杠桿原理保證線圈和閥體徹底隔離。
5、介質流體最高壓力可分別提供4.0Mpa;
ZCZH高溫高壓電磁閥主要性能規范
| 介質溫度℃ | ZCZG | ≤250 | |||||||
| ZCZH | ≤400 | ||||||||
| 公稱壓力（MPa） | ZCZG | 2.5 | |||||||
| ZCZH | 4.0 | ||||||||
| 工作壓差（MPa） | ZCZG | 0.1-2.5 | |||||||
| ZCZH | 0.1-4.0 | ||||||||
| 公稱通徑（MPa） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗 | 130VA | 480VA | |||||||
| 電源電壓 | AC220V DC 24V 其余規格可作特殊訂貨 | ||||||||
| 額定流量系數（KV） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
| 泄漏量（ml/min） | 按JB/T7352-94·F規定 | ||||||||

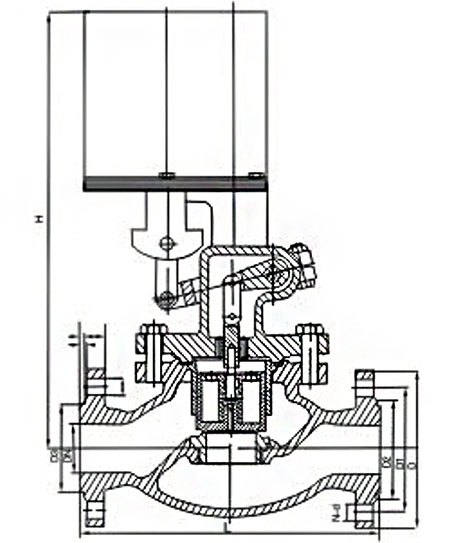

ZCZH高溫高壓電磁閥外形結構尺寸
| DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
| 10 | 160 | 298 | 90 | 60 | 34 | 41 | 16 | 4 | 2 | 4-?14 |
| 15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4-?14 |
| 20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4-?14 |
| 25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4-?14 |
| 32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4-?18 |
| 40 | 260 | 460 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4-?18 |
| 50 | 300 | 460 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4-?18 |
| 65 | 290 | 433 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 8-?18 |
| 80 | 310 | 433 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 8-?18 |
| 100 | 350 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 8-?22 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
