D342X雙偏心軟密封法蘭蝶閥采用雙偏心結構,閥門在開啟過程中,蝶板逐漸脫離閥座,減少了密封面之間的摩擦,從而延長了使用壽命。閥座材質使用四氟乙烯材料,可以有效的防腐蝕,此外也可以采用金屬密封閥座,來適應高溫工況環境(但是采用金屬密封閥座的雙偏心蝶閥,蝶板與閥座的密封面是線接觸,密封屬于位置密封結構,這種密封結構不能耐高壓,如果在高壓的工況中使用會產生大量的泄露,所以在高壓的工況環境或要求切斷嚴密的系統中,不能使用金屬密封閥座的雙偏心蝶閥)。
偏心1:閥桿中心線對閥體中心線的偏心;
偏心2:閥桿中心對閥座密封中心的偏心;圓錐角:閥座密封面傾斜角度。
D342X雙偏心蝶閥的特點:
1、閥體和閥座采用分體式設計,便于維修和更換。
2、閥體加工后,由于沒有襯膠,避免了襯膠的壓力變形,保證了閥體對稱精度,減小了蝶閥的扭矩。
3、閥桿和閥體配有4個防油軸承,有利于閥桿的支撐,上軸孔配有2個O型圈和1個專用矩形螺旋環水封,使軸向密封更加可靠。
4、閥板軸孔兩端設計有凹槽,可有效防止閥軸裝入閥門時因過度擠壓而損壞閥座,保證閥座端面與閥板的密封。
5、蝶閥銷釘材料經淬火回火處理后,強度高,耐腐蝕,連接更安全穩定。
6、無銷閥桿采用防脫結構,閥桿上部采用彈簧+U型卡結構,既能補償安裝誤差,又能防止閥桿松動。
7、
LT型閥體比普通對夾式蝶閥厚,耐壓高,不易變形。
雙偏心蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用,其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計(如采用單向流時,請將閥門閥體正向安裝),并采用高強度球墨鑄鐵或鑄鋼制造,以確保水流沖擊下蝶板的強度及較低的水損。
D342X雙偏心軟密封法蘭蝶閥性能規范
D342X雙偏心軟密封法蘭蝶閥公稱通徑 | DN100-DN2400(4"-96") |
公稱壓力 | 1.0Mpa-2.5Mpa |
適用介質 | 水,油,氣等 |
適用溫度 | -10℃~200℃ |
操作方式 | 蝸輪、電動 |
泄漏等級 | 零泄漏(軟密封)/JB/T8527 D級(硬密封) |
表面處理 | 環氧樹脂噴涂 |
閥桿材質 | 不銹鋼 |
閥座密封 | 三元乙丙、丁腈橡膠、不銹鋼 |

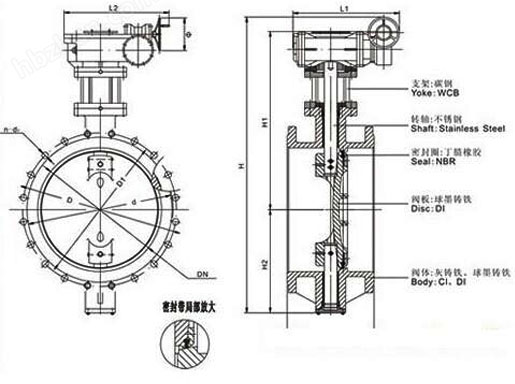

D342X雙偏心軟密封法蘭蝶閥外形結構尺寸
DN (mm) |
D | D1 | d | b | f | 短結構 | 長結構 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | h | m | ||||
n-do | 4-M | n-do | 短結構 | 長結構 | ||||||||||||||||||
100 | 220 | 180 | 158 | 24 | 3 | - | - | 8-175 | 446 | 234 | 122 | - | 190 | 64 | 48 | 121 | 180 | - | - | 180 | ||
150 | 285 | 240 | 21 2 | 26 | 3 | - | - | 8-22 | 521 5 | 279 | 153 | - | 210 | 74 | 58 | 128 | 194 | - | - | 180 | ||
200 | 340 | 295 | 268 | 28 | 3 | 4-22 | M20 | 8-22 | 690 | 349 | 216 | 89 | 230 | 80 | 70 | 163 | 241 | 250 | ||||
250 | 390 | 350 | 320 | 28 | 4 | 8-22 | M20 | 12-22 | 800 | 406 | 219 | 114 | 250 | 98 | 95 | 193 | 291 | 350 | ||||
300 | 450 | 400 | 370 | 28 | 4 | 8-22 | M20 | 12-22 | 959 | 542 | 267 | 114 | 270 | 449 | 178 | 254 | 104 | 473 | 300 | |||
350 | 505 | 460 | 430 | 30 | 4 | 12-22 | M20 | 16-26 | 1048 | 583 | 315 | 127 | 290 | 449 | 178 | 254 | 104 | 473 | 300 | |||
400 | 565 | 515 | 482 | 30 | 4 | 12-26 | M24 | 16-26 | 1120 | 620 | 350 | 140 | 310 | 449 | 178 | 254 | 104 | 473 | 300 | |||
450 | 615 | 565 | 532 | 34 | 4 | 16-26 | M24 | 20-26 | 1190 | 667 | 373 | 152 | 330 | 449 | 178 | 254 | 104 | 473 | 300 | |||
500 | 670 | 620 | 585 | 34 | 5 | 16-26 | M24 | 20-26 | 1280 | 702 | 428 | 152 | 350 | 486 | 196 | 254 | 130 | 528 | 300 | |||
600 | 780 | 725 | 685 | 35 | 5 | 16-30 | M27 | 20-30 | 1409 | 759 | 450 | 178 | 390 | 627 | 244 | 245 | 162 | 596 | 345 | 400 | ||
700 | 895 | 840 | 800 | 40 | 5 | 20-30 | M27 | 24-30 | 1613 | 885 | 528 | 229 | 430 | 627 | 244 | 245 | 162 | 596 | 390 | 400 | ||
800 | 1015 | 950 | 905 | 44 | 5 | 20-33 | M30 | 24-33 | 1736 | 1013 | 573 | 241 | 470 | 635 | 270 | 295 | 196 | 711 | 430 | 300 | ||
900 | 1115 | 1050 | 1005 | 44 | 5 | 24-33 | M30 | 28-33 | 1860 | 1071 | 639 | 241 | 510 | 635 | 270 | 295 | 196 | 711 | 470 | 300 | ||
1000 | 1230 | 1160 | 1110 | 50 | 5 | 24-36 | M33 | 28-36 | 2107 | 1234 | 723 | 300 | 550 | 955 | 455 | 296 | 295 | 807 | 520 | 300 | ||
1200 | 1455 | 1380 | 1330 | 52 | 5 | 28-39 | M36 | 32-39 | 2326 | 1343 | 833 | 350 | 630 | 955 | 455 | 296 | 295 | 807 | 620 | 300 |
