YZ11X支管減壓閥一般是指小口徑的DN15和DN20的減壓閥,多用于高層樓宇供水每層入戶的支管上,起減壓穩壓的作用。
支管減壓閥采用直接作用隔膜式結構,內部結構非常簡單,無卡阻,性能可靠,經久耐用。

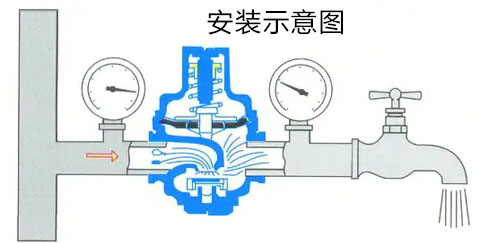

YZ11X支管減壓閥工作原理:
支管式減壓閥原理是利用閥體中浮動活塞的水壓比控制,進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動;閥體內無彈簧,故無彈簧銹蝕、金屬疲勞失效之慮;密封性能良好不滲漏,因而既減動壓(水流動時)又減靜壓(流量為0時);特別是在減壓的同時不影響水流量。 水流通過減壓閥雖有很大的水頭損失,但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況,因此總體上講仍是節能的。
YZ11X支管減壓閥主要性能規范
公稱通徑 | DN15~50(mm) |
適用介質 | 自來水 |
壓力范圍 | 0~1兆帕 |
適用溫度 | 1~120(℃) |
主體材料 | 銅、不銹鋼 |
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 1 | 2 | 3 | 5 | 8 | 14 |
YZ11X支管減壓閥外形結構尺寸
DN | G | L | H | H | |
P2*≤0.55MPa | P2*≤0.8MPa | ||||
15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
25(1") | G1" | 90 | 3 | 115 | 46 |
32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
50(2") | G2" | 140 | 175 | 195 | 75 |
