Y42X減壓穩壓閥主要由閥座、主閥盤、活塞、彈簧等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。

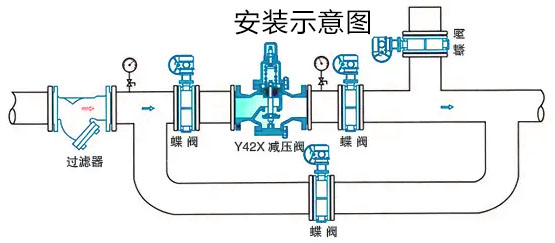

Y42X減壓閥使用在城市建筑、高層建筑的冷熱供水系統中。也可在通常的冷熱水管網中,起減壓穩壓作用。
Y42X減壓穩壓閥工作原理:
Y42X是一種以活塞代替膜片的壓力調節閥。壽命比膜片式提高三倍以上。 該閥門屬于可調節型減壓閥,發后的壓力可根據需要調節,投入使用后閥后壓力始終減至并穩定在設定值,不因閥前壓力、流量的波動而改變。
Y42X減壓穩壓閥主要性能規范
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ |

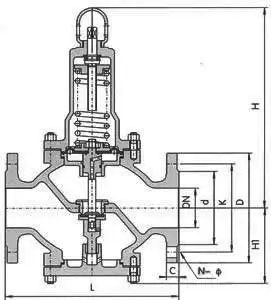

Y42X減壓穩壓閥外形結構尺寸
公稱通徑DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
