上裝閘式金屬硬密封蝶閥,型號UAD343H,是在多層次三偏心金屬硬密封蝶閥的基礎上,應用戶需要開發的又一款新產品。除了具備多層次三偏心金屬硬密封蝶閥的全部優良性能外,還能雙向承壓,該閥門一個最大的優點是可以實現在現場維修。隨閥體材質的選用,使用溫度可從-29℃~550℃,由于其良好的流量既可以關閉截斷介質,也可以任意調節介質的流量。
UAD343H上裝式金屬硬密封蝶閥主要由閥體、閥蓋、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、底蓋、驅動裝置等組成。
UAD343H上裝式金屬硬密封蝶閥特點:
1、上裝閘式結構解決了傳統偏心蝶閥不能在現場維修的問題。按照 原過去多層次三偏心蝶閥,當密封圈受損傷時,需要運回生產廠 家維修或記一臺蝶閥報廢。上裝閘式蝶閥無須從管線上拆下,只 需花極少的時間打開閥蓋便能連同閥桿和蝶板一起從閥體內腔中 取出進行修復或更換密封圈,接著蓋上閥蓋密封上口,即可實現閥門在維修期間可以不影響管道系統的正常運行,使維修閥門造 成的效益損失降低到最小程度;
2、具備多層次三偏心金屬硬密封蝶閥的全部優良性能;
3、
可靠的密封功能,可達氣密封無泄露;
4、蝶板流線型設計,具有強度高,過流面積大,流阻小,節省能源;
UAD343H上裝式金屬硬密封蝶閥性能規范
公稱壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.8 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
氣密封試驗壓力(MPa) | 0.6 | |||
適用溫度 | 碳鋼: -29℃~80℃ ;鉻鎳鈦鋼(R、P):≤ 200℃ ; 鉻鉬鋼(Ⅰ):≤ 550℃ 。 | |||
適用介質 | 碳鋼:水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質; 鉻鎳鈦鋼(R、P):硝酸類或醋酸類等腐蝕性介質; 鉻鉬鋼(Ⅰ):高溫石油等介質。 | |||
驅動方式 | 蝸輪傳動、電動、氣動、液動、管網 | |||
執行標準 |
1. 閥門設計、制造按照:GB/T12238-1989《通用閥門 法蘭和對夾連接蝶閥》、
JB/T8527-1997《金屬密封蝶閥》; 2 . 閥門壓力試驗按照:GB/T13927-1992《通用閥門 壓力試驗》、 JB/T9092-1999《閥門的檢驗與試驗》; 3. 閥門結構長度按照:GB/T12221-2005《金屬閥門 結構長度》; 4. 法蘭連接尺寸按照:GB/T9113.1-2000《平面、凸面整體鋼制管法蘭》。 |
零件名稱 | 材料名稱 |
閥體、閥蓋、蝶板 | WCB、鉻鎳鈦鋼、鉻鉬鋼 |
閥座密封圈 | 不銹鋼、6號 |
閥 軸 | 13Cr、鉻鎳鈦鋼、鉻鉬鋼 |
蝶板密封圈 | 鉻鎳鈦鋼、鉻鉬鋼 |
填 料 | 柔性石墨 |
軸 套 | 復合套 |
填料壓蓋 | WCB、、鉻鎳鈦鋼、鉻鉬鋼 |
支 架 | WCB、碳素結構鋼 |

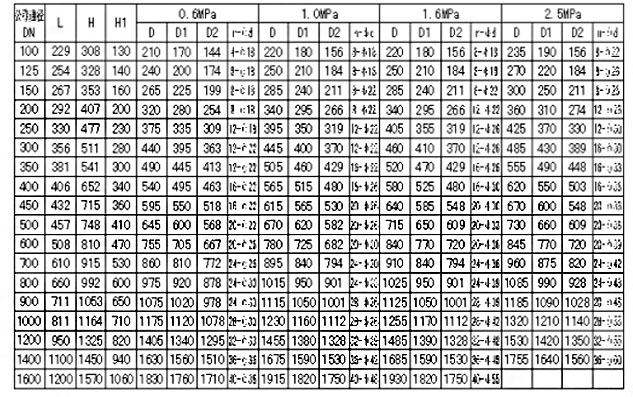

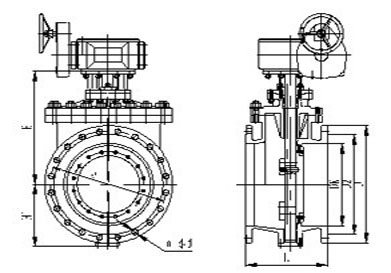

UAD343H上裝式金屬硬密封蝶閥外形結構尺寸
