比例式減壓閥是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統,既能減動壓又能減靜壓,減壓比例精準。
如圖,按照連接方式不同,可以分為絲扣比例式減壓閥和法蘭式比例式減壓閥,型號分別為YB13X、YB43X。
比例式減壓閥工作原理:
該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根據要求設計特殊比例的減壓閥。
在進口壓力P1的作用下,浮動活塞被推開,介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力,也就是在管路有壓力的情況下,活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化,閥后靜壓及動壓按比例可減至相應的壓力值。
比例式減壓閥主要性能規范
適用介質 | 水、氣體 | |||
適用溫度 | ≤90℃ | |||
壓力誤差 | ≤8% | |||
最小開啟 壓力 |
2:1 | 0.2Mpa | ||
3:1 | 0.3Mpa | |||
連接形式 | 法蘭、內螺紋 | |||
主要零件材質 | 閥體 | 銅 | 不銹鋼 | 鑄鐵 |
內件 | 銅 | 不銹鋼 | 銅或不銹鋼 |

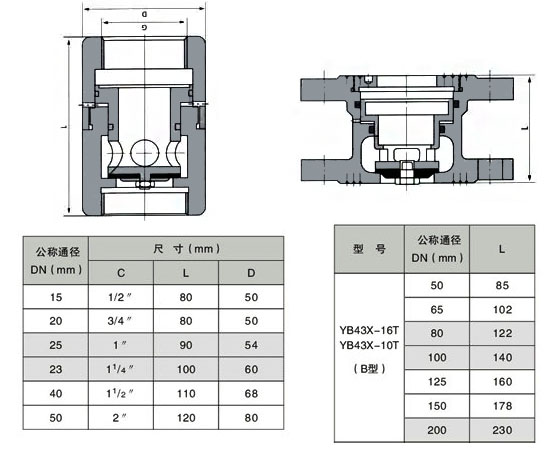

比例式減壓閥外形結構尺寸
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出。或者使用場合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
