各種蒸汽疏水閥原理動圖
2023/10/9 14:44:24??????點擊：
疏水閥是一種閥門，也稱疏水器，排水閥，是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出，同時最大限度地自動防止蒸汽的泄漏。疏水閥的品種很多，各有不同的性能。
選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。

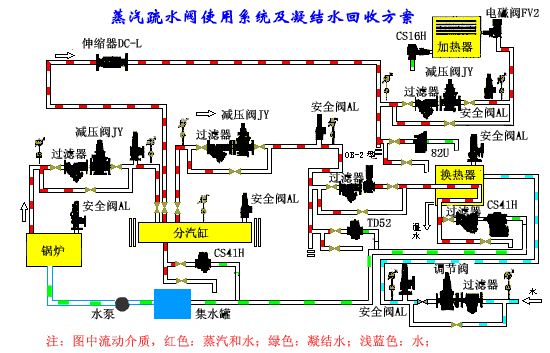

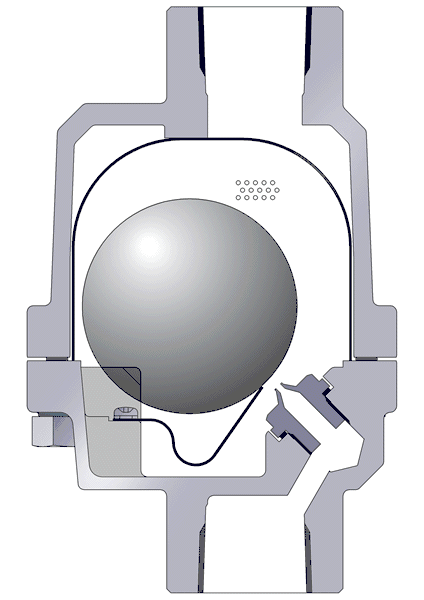

一、自由浮球式蒸汽疏水閥
自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。

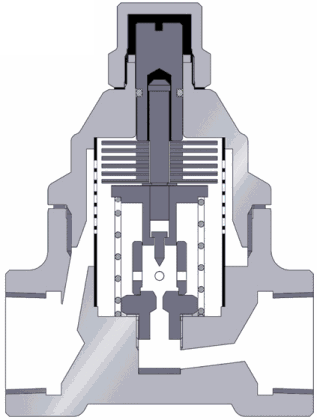

二、膜盒式蒸汽疏水閥
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。
裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。

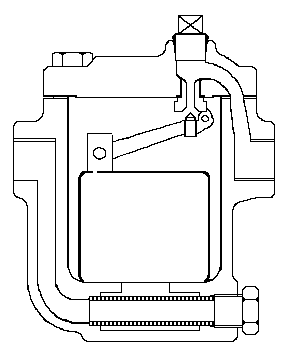

三、倒吊桶式疏水閥
倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小于3%，最大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于0.1MPA時，不適合選用。

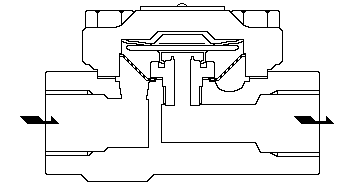

四、雙金屬片式蒸汽疏水閥
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。
當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

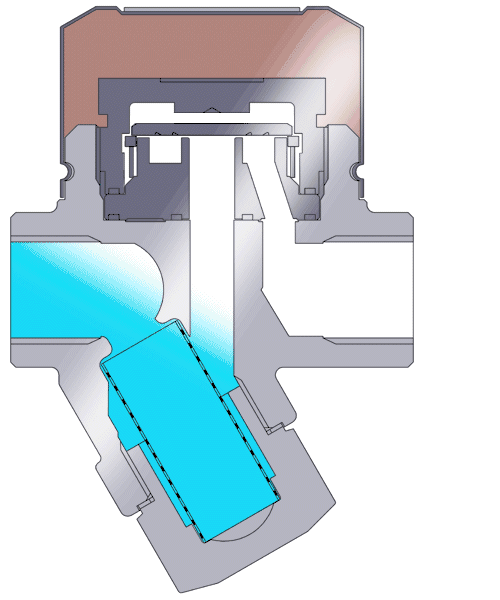

五、熱動力式疏水閥
熱動力式疏水閥是一種非常結實且工作方式簡單的疏水閥。這種疏水閥靠閃蒸蒸汽經過疏水閥時產生的動力作用工作。
在啟動階段，由于壓力的作用，碟片被頂起，冷凝水和空氣越過內側閥座經碟片下部從外圍出口的三個小孔排出。熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。
