CS41H-16C自由浮球式疏水閥能將蒸汽及供熱設備中的凝結水及時排出,并阻止蒸汽汽泄漏,廣泛用于化工、石油、輕紡、造紙等石礦企業。主要是用于蒸汽管網及設備中,能自動排出凝結水、空氣及其它不凝結氣體,并阻水蒸汽泄漏的閥門。當使用和利用蒸汽的設備需要蒸汽,在這種設備內會產生凝結水,凝結水則成為有害的流體,同時還混入了空氣和其他不可凝氣體,成為引起設備產生故障和降低性能的原因。
CS41H-16C自由浮球式疏水閥工作原理:自由浮球式蒸汽疏水閥利用浮力原理,浮球根據凝結水量的多少,隨水位的變化而作升降,自動調節閥座孔的開度,連續排放凝結水,當凝結水停止進入時,浮球降的底部,回到關閉位置,排水停止,由于排水閥座孔總是在凝結水位以下,形成水封、水、氣自然分離,達到無蒸汽泄漏。
自由浮球式蒸汽疏水閥的結構簡單,內部只有一個精細研磨的不銹鋼空心浮球,既是浮子又是啟閉件,無易損零件,使用壽命很長。裝置剛起動時,管道內出現空氣和低溫冷凝水,手動排空氣閥能迅速排除不凝結氣體,疏水閥開始進入工作狀態,低溫冷凝水流進疏水閥,凝結水的液位上升,浮球上升,開啟閥門。裝置很快提升溫度,管道內溫度上升到飽和溫度之前,自動排空氣閥已經關閉;裝置進入正常運行狀況,凝結水減少,液位下降,浮球隨液位升降調節閥孔流量;當凝結水停止進入時,浮球隨介質流向逼近閥座,關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下,形成水封,無蒸汽泄漏。
CS41H-16C自由浮球式疏水閥產品特點:
1、能拓飽和凝結水,回執設備內不含有水先積聚,從而獲得最高的加熱效率。
2、蒸汽壓力變化時,不受影響,能連續工作性能穩定。
3、漏汽變幻無常小,采用先進研磨工藝制造,浮球精度高,密封性能好。
4、自動排空氣性能好。⑤壽命長,浮球的整個球面都可以做密封面,無集中磨損。
CS41H-16C自由浮球式疏水閥主要性能規范
公稱通徑( DN ): 15-150 ;
公稱壓力( PN ): 1.6-4.0Mpa ;
最高工作壓力 (PMO) : 0.2-1.6 Mpa ;
最高工作溫度 (TMO) : 350 ℃;
工作介質:蒸汽凝結水;
無負荷漏氣率小于 3% ;過冷度 0.5%
CS41H-16C自由浮球式疏水閥主要零件材質
主要零件 | 材料 |
閥體 | 碳鋼 |
閥蓋 | 碳鋼 |
閥座 | 不銹鋼 |
過濾器 | 不銹鋼 |

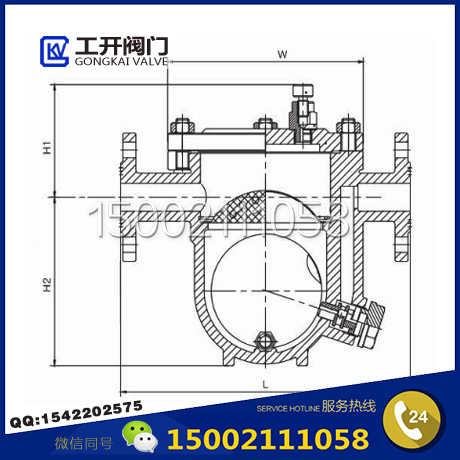

CS41H-16C自由浮球式疏水閥主要外形及連接尺寸
產品型號 | 口徑 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | B | F | Z-ΦD | |
CS41H6/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
CS41H6/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
CS41H6/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 |
