止回閥安裝在管路系統,其主要作用是防止介質倒流,是一種依靠介質壓力開啟和關閉的自動閥門。
H76型止回閥,雙閥瓣結構采用兩個彈簧負載閥瓣(半閥瓣),懸掛在中心垂直的較鏈銷釘上,當流體開始流動時,閥瓣在作用于密封表面中心的合力(F)作用下開啟。起著反作用的彈黃支撐力(FS)的作用點位于閥面中心外的位置,使得閥瓣根部首先開啟。從而有效避免了舊型常規閥門在閥瓣開啟時所出現的密封表面摩擦現象。
當流速減緩,扭轉彈黃自動反作用,使得閥瓣關閉,向閥體閥座靠近,減少了關閉的行程距離和時間。當流體倒流時,閥逐漸靠近調體閥座,閥門的動態反應隨之大大加速。這就戲劇性地減小了水錘現象的影響,從而實現無撞擊性能。在關閉時,彈黃力作用點的作用使得閥瓣頂端首先關閉。這就防止了閥瓣根部的出現咬磨現象,使的閥門能夠保持更長時間的密封的整體性。
型號 | H76H/W-16P | H76H/W-16PL | H76H/W-16R | H76H/W-16RL | |
主要 零件 材料 |
閥 體 | 304 | 304L | 316 | 316L |
閥 瓣 | CF8 | CF3 | CF8M | CF3M | |
閥 軸 | 1Cr18Ni9Ti | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | |
彈 簧 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
適用 工況 |
適用介質 | 硝酸等腐蝕性介質 |
強氧化性 介質 |
醋酸等腐蝕性介質 |
尿素等 腐蝕性介質 |
適用溫度(℃) | -196~540 | -196~425 | -196~540 | -196~455 |
結構 形式 |

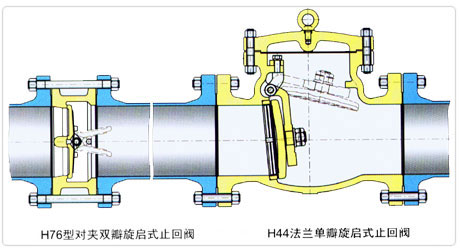

H76型對夾式雙瓣旋啟式止回閥 | H44型法蘭單瓣旋啟式止回閥 |
水錘 壓力 |
水,閥瓣行程短、且有彈簧輔助關閉、關閥速度快 | 很大,閥瓣行程長,需要較長的關閉時間 |
H76型的水錘壓力只有H44型的1/2~1/5 | ||
尺寸 重量 |
結構長度很短、體積小、重量輕。 為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料、降低造價 |
結構長度很長,體積笨大,重量很重 |
H76型的結構長度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10 | ||
流體 阻力 |
小,流體阻力系數ξ為2.6~0.7。 隨著閥門口徑的增大,流體阻力系數減小。 |
小,流體阻力系數ξ為1.3~3, 但低壓工況下,閥瓣不能完全開啟,流體阻力大。 流體阻力隨著閥門口徑的增大而增大。 |
安裝 | 可水平安裝或垂直安裝,重量輕,不必為閥門設置支座。 |
可水平安裝或垂直安裝, 大口徑閥門重量重,需設置支座 |
開啟 壓力 |
很小,閥瓣在很小的壓差下就能完全打開 | 較大,閥瓣在較大的壓差下才能完全打開 |
可靠性 |
閥門為整體結構,簡單緊湊。 閥門關閉時沖擊力小,水錘壓力小,閥門壽命長,可靠性高。 |
閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
H76止回閥,不銹鋼對夾式止回閥,蝶形止回閥,對夾雙瓣旋啟式止回閥
H44止回閥,法蘭止回閥,旋啟式止回閥,鑄鋼止回閥

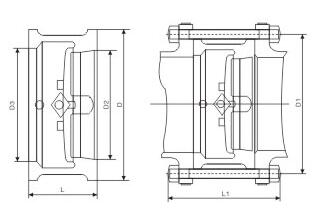

H76J襯膠止回閥主要外形及連接尺寸
公稱通徑 DN |
公稱壓力PN MPa |
尺寸 |
重量 (kg) Weight |
|||
L | D | D3 | D2 | |||
PN1.6MPa | 50 | 60 | 108 | 56 | 51 | 2 |
65 | 67 | 128 | 73 | 65 | 3 | |
80 | 73 | 142 | 88 | 80 | 4 | |
100 | 73 | 162 | 108 | 102 | 6 | |
125 | 86 | 192 | 132 | 127 | 8 | |
150 | 98 | 218 | 160 | 152 | 13 | |
200 | 127 | 273 | 210 | 203 | 25 | |
250 | 146 | 328 | 266 | 254 | 39 | |
300 | 181 | 384 | 310 | 305 | 64 | |
350 | 184 | 444 | 355 | 350 | 85 | |
400 | 191 | 496 | 405 | 400 | 114 | |
450 | 203 | 556 | 455 | 450 | 138 | |
500 | 219 | 618 | 505 | 500 | 161 | |
600 | 222 | 732 | 605 | 600 | 250 | |
700 | 305 | 802 | 700 | 695 | 370 | |
800 | 305 | 912 | 800 | 796 | 540 | |
900 | 368 | 1012 | 903 | 898 | 650 | |
1000 | 432 | 1126 | 1055 | 1050 | 900 | |
1200 | 524 | 1340 | 1205 | 1200 | 1420 |
