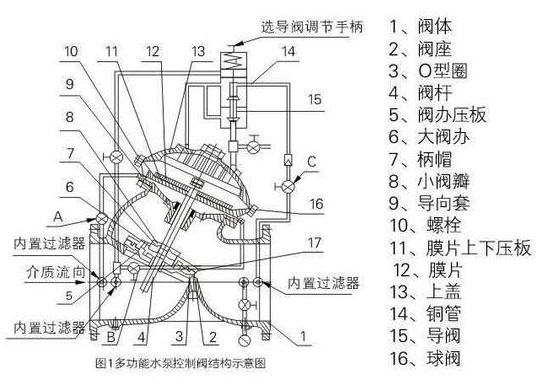

DY30AX緩開緩閉多功能止回閥是由閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成;上閥蓋與下閥蓋之間為隔膜腔,隔膜腔內設隔膜,隔膜與中心軸連接,中心軸另一端連接閥門,閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通,水容器與上閥蓋出水為節流連通,水容器與上閥蓋進水為單向連通。該閥快速開啟,反應迅速;快速關閉,防止水錘產生。
應用范圍:無水質要求,可用于污水、清水及原水系統。
DY30AX緩開緩閉多功能止回閥工作原理: 一般水平安裝在水泵出口處,具有水力自動控制、啟泵時緩開、 停泵時先快閉后緩閉的特點,并兼有水泵出口處水錘消除器、截止閥、止回閥三種產品的功 能,是一種新型兩階段關閉的閥門,融電動閥、止回閥和水錘消除器三種設備的功能于一體, 能有效地提高系統安全可靠性,滿足系統自動化控制要求。
DY30AX緩開緩閉多功能止回閥特點:
1、安全可靠性高。具有速閉、緩閉以及能消除水錘措施,而且動作完全聯鎖,不會產 生誤動作。
2、無需操作控制。當水泵啟停時,巧妙地利用閥門兩端的介質及其壓力差作為驅動介 質和控制動力,使閥門自動按水泵操作規程的要求進行動作。
3、無需專業調試。閥門動作不受液位高差和出水壓力以及水泵流量變化的影響,適應 范圍廣。
4、基本無需維修,壽命長。
5、節能效果明顯。利用進口端的壓力進入膜片下腔支撐膜片壓板及閥桿的重量,阻力 損失小。
6、可緩閉。
公 稱 壓 力 (MPa) |
殼體試驗壓 力(MPa) | 密封試驗壓 力(MPa) | 最低動作壓 力(MPa) | 緩 閉 時 間(S) | 適 用 溫 度(℃) | 適用介質 |
1.0 | 1.5 | 1.1 | ≥0.05 |
3-120s (可調節) |
0-80℃ |
清 水 、 污 水、油品、 酸液、堿液 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 | ||||
4.0 | 6.0 | 4.4 | ||||
水泵最高反轉速度 | ≤1.2 倍水泵額定轉速 | |||||
水錘峰值 | ≤1.3 倍水泵出口額定壓力 |
DN | L | H | D | D1 | n-d | ||||||
1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 248 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 283 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 330 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
150 | 356 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 450 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
250 | 540 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-26 |
300 | 570 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 12-30 |
350 | 635 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-30 |
400 | 700 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-33 |
450 | 770 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 16-36 |
500 | 810 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 900 | 1600 | 780 | 840 | 725 | 770 | 20-33 | 20-36 | 20-36 | ||
700 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
900 | 1280 | 2100 | 1115 | 1050 | 28-33 | ||||||
1000 | 1320 | 2400 | 1230 | 1160 | 28-36 |
