TB可調雙金屬片疏水閥,由閥體內凝結水的溫度變化引起雙金屬片變形驅動閥芯的啟閉動作,從而達到排水和阻汽的作用,其凝結水排放溫度可調,能根據蒸汽系統壓力和溫度的不同,可任意調整,控制凝結水排放溫度,使高溫凝結水中的顯熱得到充分利用,節能效果顯著,即可以人為的調整到比飽和溫度低的任何溫度下使閥門打開排水,對各種用熱設備所需的不同溫度,可通過蒸汽疏水閥外部調節螺桿進行調整控制,即使在閥門運行中也可進行,讓用戶使用得心應手,當調節溫度后,排放凝結水的溫度受蒸汽壓力波動的影響較小,故而特適用于經常有蒸汽壓力波動的設備和場合。
可調雙金屬片式蒸汽疏水閥采用了“自動關閥、自動定心和自動落座閥芯”的關閉系統,無新鮮蒸汽泄漏,連續排水、排空氣性能好。本產品可選擇法蘭、螺紋、承插焊等連接方式,優點:不怕水擊,耐高壓,體積小,重量輕,不怕凍能自動排空氣,任意位置都可安裝;背壓率大于 80% 。
工作原理:
1、當裝置啟動時,空氣進入溫調式疏水閥,閥芯在低溫狀態下處于開啟位置。
2、緊接著冷凝水進入疏水閥,在低溫狀態下,雙金屬片處于平展?fàn)顟B(tài),閥芯*開啟并迅速排放冷凝水。
3、熱凝水進入疏水閥,雙金屬片隨著溫度的升高開始彎曲變形,并向上拉動閥芯來調節閥座開口,溫度達到飽和溫度之前,閥芯*關閉閥門。
4、積存在雙金屬溫調式疏水閥內的熱凝水慢慢冷卻降溫后,感溫的雙金屬片縮減變形量,帶動閥芯開啟閥門,繼續排放凝結水,由于閥前始終存有熱凝水,形成汽水分離,無蒸汽泄漏。

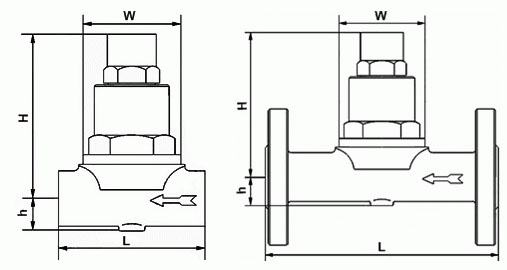

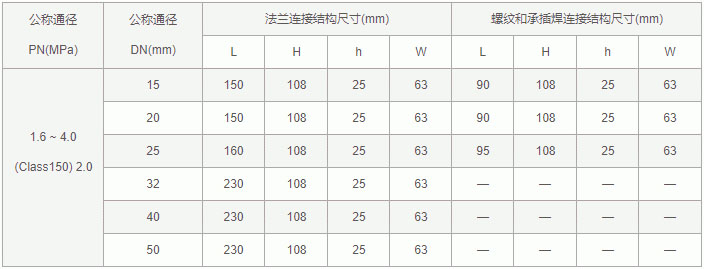

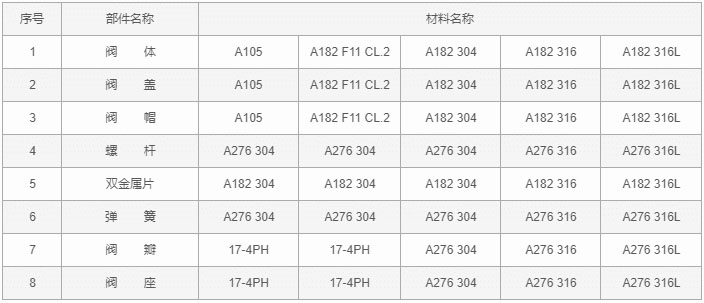

TB可調雙金屬片疏水閥主要性能規范
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
