ZJHM氣動套筒調節閥是氣動多彈簧薄膜執行機構和低流阻套筒閥組成,以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,進而實現對工業系統中壓力、溫度、流量、液位等參數的調節。
ZJHM氣動套筒調節閥是一種壓力平衡型調節閥,采用套筒導向,壓力平衡型雙密封面閥芯機構,配用多彈簧氣動執行機構。流道呈S流線性,整體具有工作 平衡、允許壓差大、流量特性精確、噪音低等特點。特別適 用于流量大,閥前后壓差較大、泄露要求不搞的場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0 、6.4、10.0;閥體口徑范圍DN20-300,適用流體溫度-196- +560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流 量特性有直線、等百分比特性。
ZJHM氣動套筒調節閥特點:
1、采用平衡型芯、不平衡力小,允許壓差大,穩定性好。
2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。
3、結構簡單,套筒互換性強,拆裝方便,裝拆維修方便。
4、閥體按流體力學原理設計成等截面低流阻流道,可調范圍大,固有可調比,額定流量系數增大。
5、
執行機構采用多彈簧結構,高度減少。重量減輕。
6、
ZJHMV型波紋管密封型調節閥,對移動的閥桿形成了的密封。
7、
ZJHMJ型調節閥帶有保溫夾套,用于流體冷卻后易結晶、凝固造成堵塞的場合
Z | J | H | P/M | -25 | P | G | B |
自控 閥門 |
執行機構: | 執行機構: | 閥門結構類型: | 公稱壓力: | 閥體材質: | 溫度類型: | 作用形式: |
J:精小型 | 多彈簧氣動薄膜 | P:?jiǎn)巫? | 16:1.6MPa | C:碳鋼 | G:中溫型常溫省略 | K:氣開式 | |
M:套筒 | 25:2.5MPa | P:不銹鋼 | B:氣閉式 | ||||
40:4.0MPa | |||||||
64:6.4MPa |
ZJHM氣動套筒調節閥主要性能參數
公稱通徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||
閥座直徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
可與本公司 商洽生產 |
||||
額定流量 系數Kv |
直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | ||||
等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | ||||||||||||||||
行程mm |
16 |
25 | 40 | 60 | 100 |
|
|
||||||||||
流量特性 | 直線、等百分比、快開型 | ||||||||||||||||
介質溫度℃ | -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃ | ||||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||||
閥體材質 |
PN (MPa) |
0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | ||||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||
上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | ||||||||||||||||
可調比R | 50:1 | ||||||||||||||||
氣源接頭 | M16×1.5 | ||||||||||||||||
可配附件 | 電氣閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋、手輪等。 |
ZJHM氣動套筒調節閥主要零部件材質
1 | 閥體 | WCB | 304 | 316 | 316L |
2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
3 | 套筒 | 304 | 304 | 316 | 316L |
4 | 閥芯 | 304 | 304 | 316 | 316L |
5 | 密封中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
6 | 閥蓋 | WCB | 304 | 316 | 316L |
7 | 閥桿 | 304 | 304 | 316 | 316L |
8 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
9 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
10 | 填料壓蓋 | WCB | 304 | 316 | 316L |

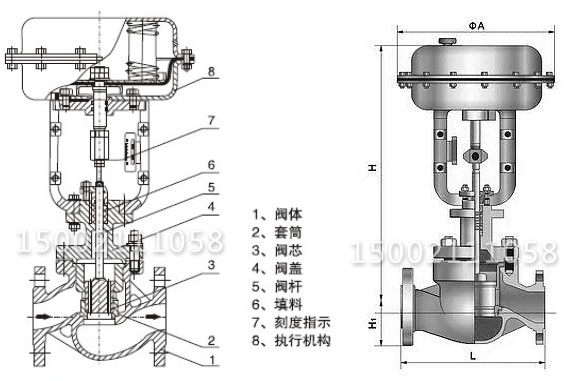

ZJHM氣動套筒調節閥主要零外形及連接尺寸
DN | L | H | H1 | 質量 | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 |
PN6 PN16 |
PN40 PN64 |
||
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 285 | |
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 |
