J94W卡套角式針型閥又名卡套角式截止閥、卡套角式儀表閥,安裝拆卸方便、連接緊固,是儀表測量管路系統中作開啟或切斷管路作用。。
卡套角式針型閥的工作原理是將鋼管插入卡套內,利用卡套螺母鎖緊,抵觸卡套,切入管子而密封。它與鋼管連接時不需焊接,并能消除焊接不慎帶來的弊端。角式針型閥因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為很好的連接件。適用于油、氣、水等管路連接。
J94W卡套角式針型閥性能規范
工作壓力 | ≤6000PSI |
使用溫度 | -29℃~+200℃ |
規格尺寸 | ¢6~¢25 |
連接形式 | 接管對焊連接、卡套式 |
結構特征 | 直角式、錐面密封,活動閥瓣 |
適用介質 | 水、油、氣等腐蝕性與非腐蝕性介質 |
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
2 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
3 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
8 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
10 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |

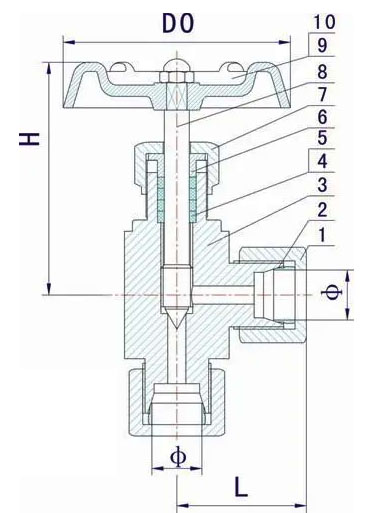

J94W卡套角式針型閥外形結構尺寸
型號 | ? | L | H | D0 |
J94W/H | ?8 | 38 | 92 | ?70 |
?10 | 38 | 92 | ?70 | |
?12 | 39 | 92 | ?70 | |
?14 | 40 | 94 | ?70 | |
?18 | 42 | 100 | ?80 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
