WJ41H-40C德標波紋管截止閥是設計和制造采用DIN標準的波紋管密封截止閥,適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于:石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中,乙二醇等工業流體。
波紋管截止閥內部采用波紋管結構,雙重堅固耐用的波紋管密封設計(波紋管+填料),保證閥桿的零泄漏。不銹鋼的波紋管下端焊接在閥桿上,以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏,波紋管焊于閥桿保持穩定的運行性能,避免由于閥塞振動引起閥桿振動。
GS-C25是德國牌號,采用標準DIN 17245-1987,材料號1.0619,屬于鐵素體熱強鑄造碳鋼,相當于國標GB/T12229、美標ASTM A216的 WCA、WCB材料。
GS-C25化學成分:C 0.22-0.29%、Si ≤0.40%、Mn 0.40-0.70%、P ≤0.045%、S ≤0.045%、Cr≤0.40%、Mo≤0.10%、Ni≤0.40%
WJ41H-40C德標波紋管截止閥技術規范
設計標準 | DIN3356 |
結構長度 | DIN3202 |
連接法蘭 | DIN2543-2545 |
試驗和檢驗 | DIN3230 |
WJ41H-40C德標波紋管截止閥零件材料
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL |

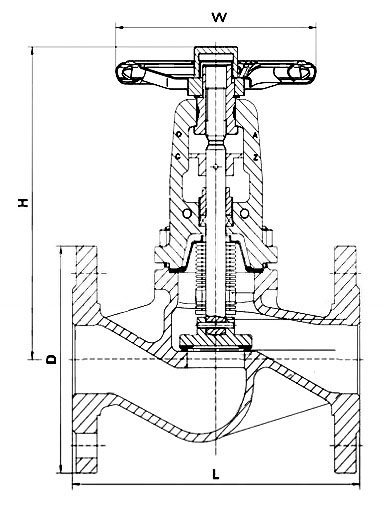

WJ41H-40C德標波紋管截止閥外形尺寸
DIN PN40
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 |
W | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
H | 196 | 196 | 205 | 205 | 222 | 224 | 240 | 265 | 350 | 380 | 410 | 550 | 715 | 790 | 950 | 1030 |
