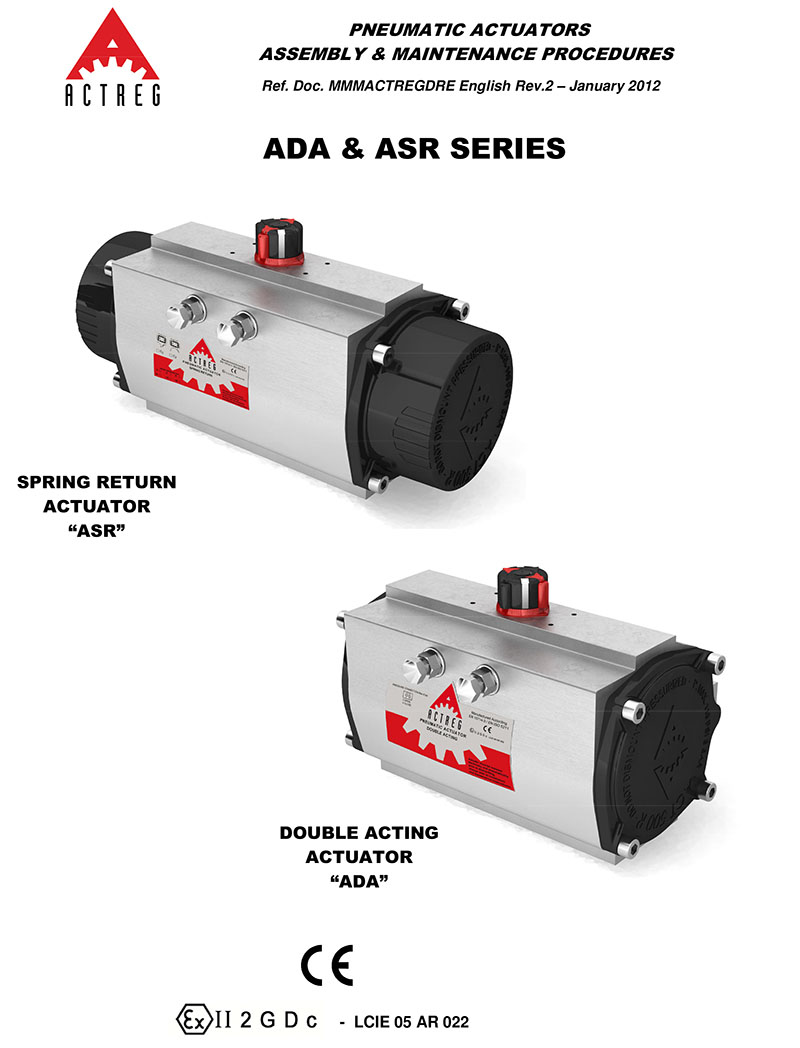

西班牙ACTREG艾川格氣缸-ASR單作用執行器配有雙向齒輪軸行程限位裝置。位于殼體側面的行程限位裝置允許氣動執行機構行程在85°和95°之間作±5°的調整。設計這2個行程限位裝置同時是為了抵抗氣動執行機構的最大額定扭矩和吸收由推薦行程速度所帶來的最大沖擊載荷松開鎖定螺母,可進行逆時針和順時針的限位螺釘旋轉,分別轉動左邊的限位螺釘和右邊的限位螺釘可減小或增加行程角度,最后旋緊鎖定螺母。
西班牙ACTREG艾川格氣缸-ADA雙作用執行器配有雙向齒輪軸行程限位裝置。位于殼體側面的行程限位裝置允許氣動執行機構行程在85°和95°之間作±5°的調整。設計這2個行程限位裝置同時是為了抵抗氣動執行機構的最大額定扭矩和吸收由推薦行程速度所帶來的最大沖擊載荷松開鎖定螺母,可進行逆時針和順時針的限位螺釘旋轉,分別轉動左邊的限位螺釘和右邊的限位螺釘可減小或增加行程角度,最后旋緊鎖定螺母。
艾川格ACTREG氣動執行器適用于旋轉閥門(如氣動蝶閥-艾川格)的雙活塞齒輪齒條式結構,嚙合,輸出扭矩穩定(0-8000N.m)。缸體材質為鋁合金或不銹鋼。氣動執行器底部軸裝配孔符合ISO5211標準,氣源孔、輸出軸的頂部和頂部的安裝孔符合 NAMUR 標準,相同規格有雙作用式、單作用式(彈簧復位),可根據閥門需要選擇方向,順時針或逆時針旋轉。根據用戶需要安裝電磁閥、定位器、限位開關及手動操作裝置。
接口標準
執行器和閥門的接口符合 ISO5211, DIN3337
執行器和控制閥(電磁閥等)的接口符合 NAMUR
執行器和信號單元(限位開關,定位器)的接口符合 NAMUR
行程范圍及開-關位角度調節
標準行程:0°±5°~ 90°±5°(兩個獨立的外部調節螺栓可滿足在0°和90°同時實現±5°的調節范圍。)
