高加入口閥J761Y-250-DN150高加聯成閥-高加三通閥

更新:2024/9/9 16:40:44??????點擊:
  • 品牌:???上海工開閥門
  • 型號:???J761Y-250-DN150
  • 在線訂購
產品介紹

   高加入口閥J761Y-250-DN150安裝在高壓加熱器入口處,當高壓加熱器發生故障時,水位超過允許水位,緊急切換給水到旁路,保證高壓加熱器安全解列,從而起到保護高壓加熱器的作用。
   高加聯成閥是高壓加熱器配備的自動保護裝置,以保證在高加管系發生泄漏,或疏水調整門卡死等異常情況時,由此閥門自動關閉向高加管系通水而打開旁路通水,由于高壓加熱器為了要切斷給水,所以設計一套水側的保護閥門,高加聯成閥的稱呼是指一套閥門所以稱為聯成閥,有入口聯成閥及出口聯成閥之分。高加入口聯成閥也是大家常說的給水三通閥,三通閥有電動、液壓之分,一般30萬以上機組稱呼多,因?yàn)楦呒铀畟?cè)出口閥設計為電動閘閥居多。高加聯成閥都是水壓閥門,靠給水做動力,在需要時關閉聯成閥切斷給水,給由小旁路管出口聯成閥。出口閥在小旁路來水的作用下關閉,同時給水通過止回閥流到鍋爐,避免鍋爐斷水,同時保護了高壓加熱器。此閥門的設計比較獨特,分為上閥座及下閥座,當閥門打開給水進入高加時,閥芯與上閥座接觸密封,保證給水不走小旁路;當閥門關閉,給水走小旁路進入鍋爐時,閥芯與下閥座接觸密封,保證高加能夠解列、檢修。

高加入口閥主要型號規格:

型號:J762Y,J962Y、J761Y,J961Y

公稱通徑:DN 175,225,275,300mm

公稱壓力:PN 20.0,25.0,30.0mpa

1、全液動控制系統:動作快,且切換時間Z快可達2S。

2、也可選擇電動入口閥與電動出口閥:操作時間略長,但可以省略2臺氣動快開閥,簡化系統設計。
3、液壓缸帶阻尼錐,保護系統管路及閥座不受沖擊。
4、閥體形式為Z型或角型,旁路方向可在180度范圍內調整。
5、閥體為鑄造或整體鍛造,材料:WCB、A105 或WB36(15NiCuMoNb5)。其中WB36閥體更適合于超臨界及更高壓力機組使用。

主要零件材料

閥體:優質碳鋼,閥蓋:優質碳鋼

閥瓣:硬質合金,閥座:硬質合金

閥桿:鉻鉬鋼,密封圈:增強柔性石墨

填料:柔性石墨,支架:碳鋼

  上海工開閥門生產的高加保護閥用于高壓加熱器給水保護系統,在高壓加熱器發生故障或其它原因甩高加時,快速切斷高加給水,使高壓加熱器解列,給水通過旁路進入鍋爐,從而保護高壓加熱器,使機組正常運行。我公司的高加保護閥根據不同的機組及系統要求分為三種形式:

1. 電動三通高加聯成保護閥(進口閥)高加聯成閥,介質流線好,流阻小,性能可靠。該閥為三通閥,給水由側面進口引入,向下出口進高壓加熱器,另一側出口與旁路管道相聯。閥門有上下兩個密封面,高加正常運行時,該閥開啟,閥瓣上移與上密封接觸,旁路切斷。當高加發生故障或其它原因需要甩高加時,閥瓣下移,關閉閥門,給水通過另一側出口由旁通管道直接進入鍋爐,而不通過高壓加熱器,使高加解。該閥有兩個閥座,下閥座直接焊于閥體上,上閥座與閥體采用密封圈密封,保證正常工作和長期運行時不發生泄露。密封面堆焊司太立(Slite)合金,耐磨損,抗檫傷,壽命長。電動裝置采用引進里米托克、西門子或進口高速優質電動裝置,性能可靠穩定;閥桿采用特殊設計工藝,保證開關時間30秒。該閥和出口閥(電動閘閥)配套,確保高壓加熱器安全運行。

2. 液控四通高加聯成保護閥(進口閥)

該閥為液控四通閥,給水由側面進口引入,向下出口進高壓加熱器,閥上方有兩個出口與旁通管路相連。閥門有上下兩個密封面,高加正常運行時,靠作用于閥瓣截面的壓差使閥門自動開啟,閥瓣上移,與上密封接觸,旁路切斷。當高壓加熱器發生事故管系破裂而使水位超過允許水位時,水位信號通過電器裝置打開快速啟閉閥,凝結水進入液壓缸上部,推動活塞,閥瓣下移進而快速關閉閥門,給水通過上面兩旁通管道直接進入鍋爐,使高加解列,保護機組安全運行。該閥有兩個閥座,密封面堆焊司太立(Slite)合金,下閥座直接焊于閥體上,上閥座與閥體采用雙道自密封結構,保證閥門正常工作和長期運行不發生泄露,閥門動作時間2秒。該閥和出口閥(手動止回閥)配套,確保高壓加熱器安全運行。根據系統要求,該四通閥也可采用電動控制,由事故信號反饋,通過閥門上部的電動裝置,驅動閥門動作,實現保護高加的功能。3. 利用三臺電動閥門組合實現高加保護:系統正常工作時,關閉旁路閥門,打開高加進、出口閥,給水通過高壓加熱器至鍋爐,當高加出現故障時,打開旁通閥,關閉高加進、出口閥,使高加解列,給水經旁路直接進入鍋爐,完成對高加的保護,保障整個機組的正常運行。

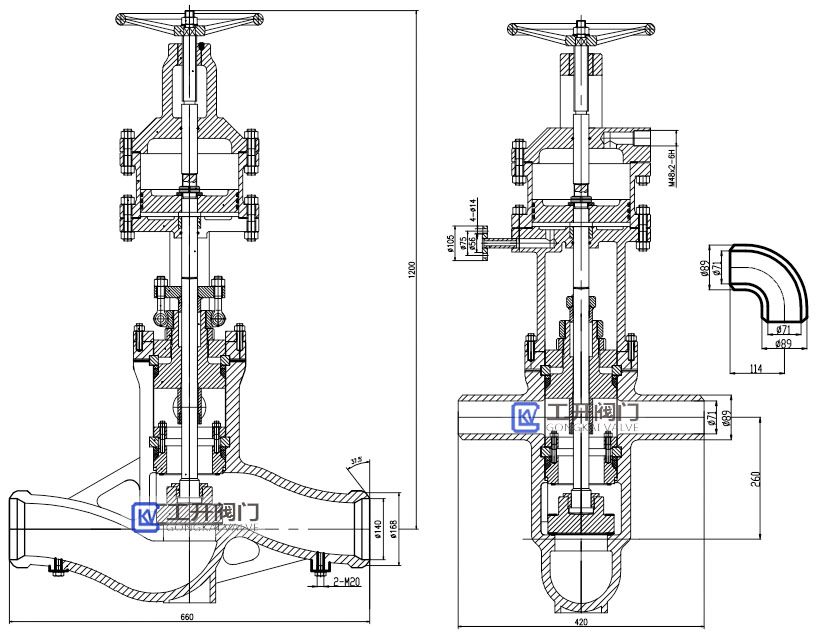

高加入口閥J761Y-250-DN150圖紙

聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
