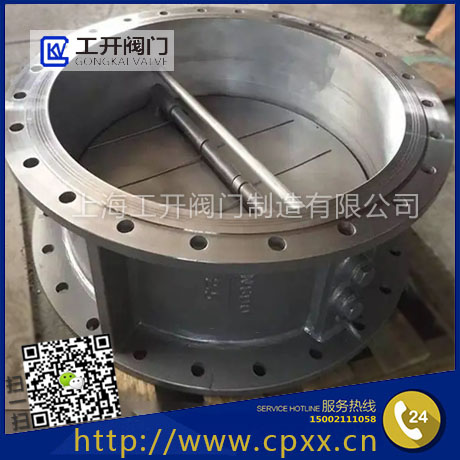

H46W法蘭式對夾蝶形止回閥-H46H法蘭雙瓣旋啟式止回閥由閥體、閥
瓣、閥桿及彈簧等零件組成,采用
對夾式連接,結構緊湊。由于閥瓣
的關閉行程短,并有彈簧加載,關
閉速度快,可顯著減少水錘現象。
法蘭式對夾蝶形止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于種自動閥門。 其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。當介質按規定方向流動時,閥瓣受介質力的作用被開啟;介質逆流時,因閥瓣自重和閥瓣受1質反向力的作用,使閥瓣與閥座的密封面密臺而關閉,達到阻止介質逆流的目的。
H46W法蘭式對夾蝶形止回閥特點:
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~ 1/8 ;
2、體積小、重量輕,其重量只有傳統法蘭止回閥的1/4~ 1/20 ;
3、閥瓣關閉快速,水錘壓力小;
4、水平管道或垂直管道均可使用,安裝方便;
5、流道通暢、流體阻力小;
6、動作靈敏、密封性能好;
7、閥瓣行程短、關閥沖擊力??;
8、整體結構、簡單緊湊、造型美觀;
9、使用壽命長、可靠性高
H46W法蘭式對夾蝶形止回閥性能參數
型號 | 工作壓力(MPa) | 適用溫度(℃) | 適用介質 | 閥體材料 |
H46H-10C~40C | 1.0~4.0 | -29~425 | 水、蒸汽、油品 | 碳鋼 |
H46W-10P~25P | 1.0~2.5 | ≤150 | 硝酸類 | 不銹鋼 |
H46W-40P | 4.0 | ≤150 | 硝酸類 | 不銹鋼 |
