GJ41X管夾閥,法蘭式襯膠管夾閥,鋁合金鑄鐵膠管閥,由閥體、 橡膠管套、大小閥桿、壓板。拉桿、托架、手輪等零件組成。該款管夾閥在管道上任意安裝,沒有介質流向限制。
GJ41X管夾閥工作原理:GJ41X管夾閥也叫膠管閥,當順時針轉動手輪時,使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉,反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥開閉工作。
管夾閥使用注意事項:
因橡膠管套承受力小,所以在開閉時,操作人員旋轉手輪時只要感到適量抵
觸,均達到開閉極點。切勿盡力及多人輔助,禁用其他工具開閉。
GJ41X管夾閥性能規范
GJ41X管夾閥,法蘭式襯膠管夾閥,鋁合金鑄鐵膠管閥) | |
---|---|
適用溫度 | ≤85° |
適用介質 | 礦漿、磨料、干濕型粉塵類 |
閥體 | 鋁合金、鑄鐵、鑄鋼 |
橡膠套管 | 橡膠 |
大小閥桿 | 鑄銅、碳鋼 |
壓板 | 球墨鑄鐵、鑄鐵 |
拉桿 | 鑄鐵、20# |
托架 | 球墨鑄鐵 |
手輪 | 鑄鐵 |

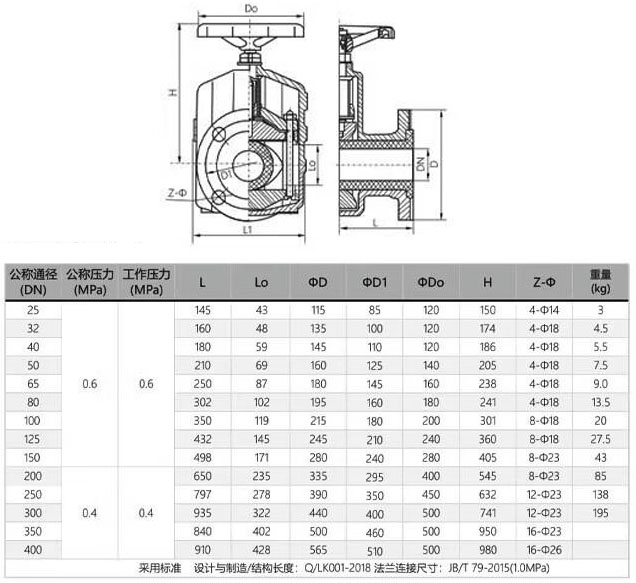

GJ41X管夾閥外形結構尺寸
