IP68防水型電動蝶閥是由IP68防水電動執行器和不銹鋼板法蘭蝶閥組成,不但能抵抗戶外較大的溫度差異,而且防潮濕和防水淹能力很強,可在10米的水下連續工作,防護等級達到IP68,更有效的防止水在進入接線口后對執行器內部零件造成損害,用于控制0°~270°旋轉的閥門。
IP68防水電動執行器是針對戶外環境專門研發的新型產品,它不但能抵抗戶外較大的溫度差異,而且防潮濕和防水淹能力很強,可在10米的水下連續工作,防護等級達到IP68,更有效的防止水在進入接線口后對執行器內部零件造成損害,用于控制0°~270°旋轉的閥門及其他同類產品。如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以用于石油、化工、水處理、船舶、造紙、電站、供熱、輕工等化工行業。它以380V、220V、110V交流電為驅動電源,以4~20mA電流信號或0-10VDC電壓信號為控制信號,可使閥門運動到所需位置,實現自動化控制,輸出扭距高達4000N.m。
IP68防水型電動蝶閥主要性能規范
型號電源 性能參數 | *10 | *16 | |||||
AC-DC24V | AC110V | AC220V | AC380V | AC-DC24V | AC220V | AC380V | |
電機功率 | 25W | 25W | 25W | 15W | 40W | 40W | 30W |
額定電流 | 2.12A | 0.57A | 0.30A | 0.10A | 0.63A | 0.35A | 0.19A |
標準時間 /力矩 |
30S/100N.M | 30S/160N.M | |||||
可選時間 /力矩 |
15S/50N.M | 15S/50N.M 60S/100N.M | 15S/80N.M | 15S/80N.M 60S/160N.M | |||
回轉角度范圍 | 0-90°可調 | ||||||
電流容量 | 2Ah | ||||||
可選控制電路 | A型、B型、C型、D型、E型、F型、H型 | ||||||
整機重量 | 5.0KG | 5.2KG | |||||
絕緣電阻 | 100MΩ | ||||||
耐壓等級 | AC-DC24V:500VAC 1分鐘 AC110V AC220V:1500VAC 1分鐘 AC380V:1800VAC 1分鐘 | ||||||
防護等級 | IP67(可選IP68) | ||||||
安裝方法 | 360°任意角度安裝 | ||||||
環境溫度 | 負20℃-正60℃ | ||||||
選裝功能 | 過力矩保護、除濕加熱器 |
零件名稱 | 材料 |
閥體 | 球墨鑄鐵、鑄鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟乙烯 |
閥桿 | 2Cr13、不銹鋼 |
填料 | 0型圈、柔性石墨 |
材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | ×或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
耐z高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐z低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

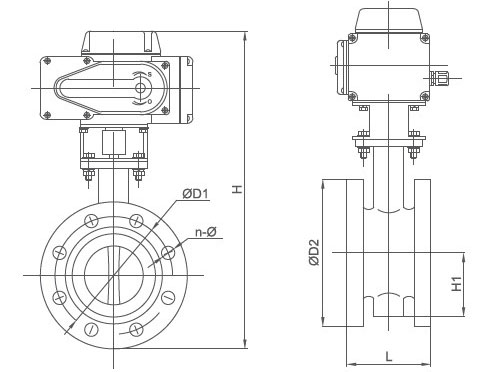

IP68防水型電動蝶閥外形結構尺寸
公稱通徑 | 結構長度 | 外形尺寸(參考值) | 連接尺寸 | |||||||||||||||
0.6MPa | 1.0 MPa | 1.6 MPa | ||||||||||||||||
mm | inch | L | H | Ho | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d |
50 | 2 | 108 | 82.5 | 443 | 125 | 125 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 21/ | 112 | 92.5 | 463 | 125 | 125 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 3 | 114 | 100 | 483 | 125 | 125 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 4 | 127 | 110 | 498 | 125 | 125 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 5 | 140 | 125 | 682 | 325 | 245 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
150 | 6 | 140 | 142.5 | 736 | 325 | 245 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
200 | 8 | 152 | 170 | 800 | 325 | 245 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
250 | 10 | 165 | 197.5 | 895 | 363 | 313 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
300 | 12 | 178 | 222.5 | 956 | 363 | 313 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
350 | 14 | 190 | 252.5 | 1029 | 363 | 313 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 |
400 | 16 | 216 | 282.5 | 1103 | 363 | 313 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 580 | 525 | 480 | 16-30 |
450 | 18 | 222 | 307.5 | 1186 | 465 | 439 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 |
500 | 20 | 229 | 335 | 1280 | 546 | 431 | 645 | 600 | 568 | 20-22 | 670 | 620 | 582 | 20-26 | 715 | 650 | 609 | 20-33 |
600 | 24 | 267 | 390 | 1321 | 546 | 556 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 840 | 770 | 720 | 20-36 |
700 | 28 | 430 | 447.5 | 1431 | 546 | 556 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 910 | 840 | 794 | 24-36 |
800 | 32 | 470 | 507.5 | 1542 | 546 | 556 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 1025 | 950 | 901 | 24-39 |
900 | 36 | 510 | 557.5 | 1800 | 617 | 706 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 1125 | 1050 | 1001 | 28-39 |
1000 | 40 | 550 | 615 | 2363 | 632 | 706 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 1255 | 1170 | 1112 | 28-42 |
1200 | 48 | 630 | 727.5 | 2583 | 632 | 706 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 1485 | 1390 | 1328 | 32-48 |
1400 | 56 | 710 | 837.5 | 2710 | 790 | 1338 | 1630 | 1560 | 1510 | 36-36 | 1675 | 1590 | 1530 | 36-42 | 1685 | 1590 | 1530 | 36-48 |
1600 | 64 | 790 | 957.5 | 2845 | 868 | 1476 | 1830 | 1760 | 1710 | 40-36 | 1915 | 1820 | 1750 | 40-48 | 1930 | 1820 | 1750 | 40-56 |
1800 | 72 | 870 | 1057 | 3060 | 868 | 1476 | 2045 | 1970 | 1918 | 44-39 | 2115 | 2020 | 1950 | 44-18 | 2130 | 2020 | 1950 | 44-56 |
2000 | 80 | 950 | 1162.5 | 3350 | 965 | 1600 | 2265 | 2180 | 2125 | 48-42 | 2325 | 2230 | 2150 | 48-48 | 2345 | 2230 | 2150 | 48-62 |
