真空破壞閥(Vacuum Breaker Valve)是一種安全閥。主要用于容器或管道中,在管道或容器因系統運行或停止而產生負壓或真空逐步升高時,該閥能自動開啟,破壞真空效應,使管道及其它設備不至產生痕、凹裂等現象,以保護設備的安全。
真空破壞閥原理是當系統產生負壓時,通過大氣壓跟系統壓力的壓差作用在密封件上,推動密封件,打開密封面把外界大氣引入系統,讓系統壓強升高破壞負壓,直到密封件重新下墜密封,外界大氣不再進入系統.在系統正壓時候,工作介質進入密封件上部,向下壓緊密封件,系統壓力越大,密封越緊,保證正壓時候滴水不漏。

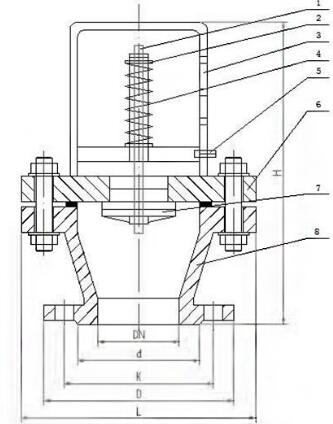

1 | 閥桿 | 304 |
2 | 調節圈 | 304 |
3 | 保護罩 | 碳鋼 |
4 | 彈簧 | 304 |
5 | 固定螺釘 | 304 |
6 | 閥蓋 | 碳鋼 |
7 | 閥瓣 | 碳鋼/PTFE |
8 | 閥體 | 碳鋼 |
公稱通徑 | L | H | D | K | D |
DN50 | 180 | 210 | 160 | 125 | 88 |
DN80 | 215 | 230 | 195 | 160 | 138 |
DN100 | 245 | 310 | 215 | 180 | 158 |
DN125 | 280 | 310 | 245 | 210 | 188 |
DN150 | 335 | 330 | 280 | 240 | 210 |
DN200 | 400 | 380 | 335 | 295 | 268 |
DN250 | 460 | 560 | 405 | 355 | 325 |
DN300 | 520 | 620 | 460 | 410 | 378 |
為什么破壞閥必須豎直向上安裝?
因為如果您水平安裝的話,正壓的時候密封件不能在自重的作用下密封住密封面,就會從吸氣口漏水,如果倒置安裝就更糟糕了,正壓的時候反而在密封件自重作用下打開吸氣口,相當于正壓的時候是常開狀態,更加密封不住了。
