X14W壓力表三通旋塞閥,廣泛用于工業自動控制管路、石油、化工、醫藥、鍋爐、電力、機械、管道、冶金中,是作為壓力表前的切斷和接通介質以及分流用,能夠?qū)﹂y位進行快速準確的判斷,對壓力表的測量準確度進行在線判斷,對壓力表進行在線校驗,壓力表在線拆除時閥門自動關閉,對壓力表的取壓信號進行緩沖及降溫。儀表專用壓力表三通旋塞閥,鍋爐專用三通壓力表旋塞閥
X14W壓力表三通旋塞閥主要性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
殼體(水) | 密封(水) | ||||
X14H-16C X14W-16P |
0.1~16Mpa | 2.0~15.0 | 1.6~11.0 | ≤150 |
水、蒸汽、油品等 硝酸類 |
連接方式 | 內外螺紋 | 結構型式 | 三通式 | 口徑 | 外螺紋DN15 內螺紋M20*1.5 |
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X14H-16C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
X14W-16P | 不銹鋼 | 不銹鋼 | 不銹鋼 |

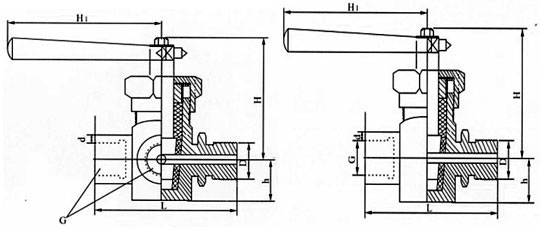

X14W壓力表三通旋塞閥外形結構尺寸
型號 | 尺寸 | ||||||
D | L | G | d | h | H | H1 | |
X14H-16C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
X14W-16P |
