J19H壓力表針型閥-壓力表三通針型閥-壓力表儀表閥

更新:2023/12/13 15:26:55??????點擊:
  • 品牌:???上海工開閥門
  • 型號:???J19H/W
  • 在線訂購
產品介紹

   J19H壓力表針型閥,是針型閥與壓力表配合使用,用于較小流量且較高壓力的氣體或者液體介質的密封。

J19H壓力表針型閥性能規范

工作壓力 ≤6000PSI
使用溫度 -29℃~+200℃
規格尺寸 ¢6~¢25
連接形式 接管對焊連接、卡套式
結構特征 直角式、錐面密封,活動閥瓣
適用介質 水、油、氣等腐蝕性與非腐蝕性介質
序號 NO. 零件名稱 Part name 材質 Material
1 排氣手輪Exhaust Handle 20# A105 SS304 SS304L SS316 SS316L
2 帶帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L
3 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
4 閥體 Body 20# A105 SS304 SS304L SS316 SS316L
5 閥蓋墊片 Bonnet Gasket 紫銅(Red copper) PTFE RTFE
6 閥蓋Bonnet 20# A105 SS304 SS304L SS316 SS316L
7 填料墊 Packing Seat PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
8 填料 Packing PTFE 柔性石墨(Expanded Graphite)
9 填料壓蓋 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
10 鎖緊螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
11 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
12 手輪 Handle 20# A105 SS304 SS304L SS316 SS316L

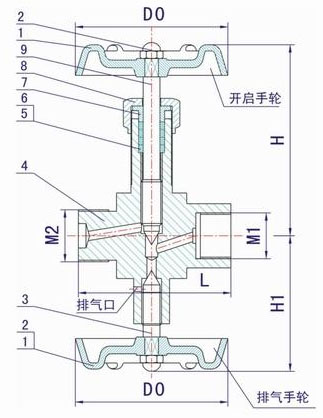

J19H壓力表針型閥外形結構尺寸

J19H壓力表針型閥結構尺寸

型號 ITEM NO. 公稱通徑 DN M1 M2 L H H1 D0
J19W/H-1 DN5 G1/2 M20X1.5 70 93 68 ?63

聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出。或者使用場合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
