AX742X安全泄壓閥-AX742X持壓閥-水力控制閥-泄壓閥-安全閥
更新：2022/11/30 13:22:11??????點擊：
- 品牌：???上海工開閥門
- 型號：???AX742X-16Q
產品介紹
AX742X安全泄壓閥/持壓閥由主閥和泄壓導閥、球閥及接管系統組成，主閥采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本閥門利用泄壓導閥設定泄壓壓力，調節導閥的彈簧可以設定不同的泄壓值。通過主閥控制室控制閥門啟閉，實現安全泄壓功能。

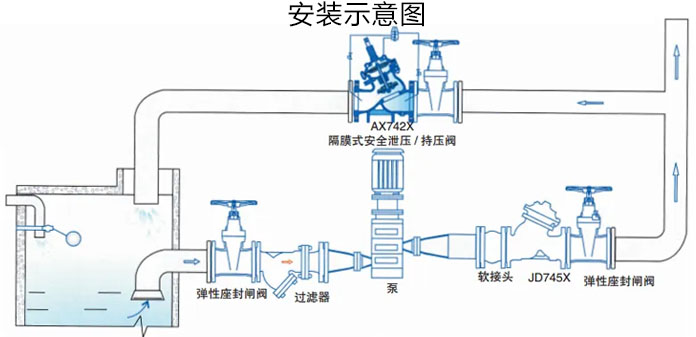

AX742X安全泄壓閥/持壓閥，安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。能準確保持不變的安全敲定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平衡可靠，消除壓力余波。
AX742X安全泄壓閥/持壓閥工作原理：
當管道從進水端給水時，如果水壓小于設定的正常水壓值，此時導閥關閉，這時進入主閥控制室上腔的水不能排出，控制室上腔水壓等于閥門的進口壓力，控制室上腔的壓力使主閥關閉，無泄壓水排出。
當主閥進口端的水壓高于設定水壓時導閥開啟，控制室上腔的水經過導閥流到出口端，控制室上腔的進水量小于排水量，上腔水壓下降，主閥開啟，排出泄壓水。水壓正常后，導閥關閉，上腔壓力上升，關閉主閥，排水停止。
AX742X安全泄壓閥/持壓閥主要性能規范
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0-1.6 | ||
| 2.5 | 3.75 | 2.75 | 0-2.5 |

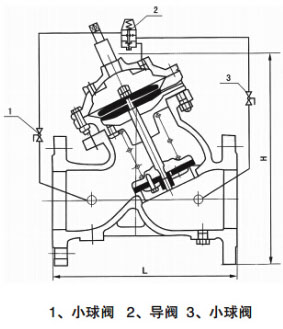

AX742X安全泄壓閥/持壓閥外形結構尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 |
| H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1037 | 1264 | 1294 | 1324 | 1600 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
