FT14浮球疏水閥-杠桿浮球式蒸汽疏水閥-大排量蒸汽絲口排水閥仿斯派莎克

更新:2022/8/19 14:19:38??????點擊:
  • 品牌:???上海工開閥門
  • 型號:???FT14H-16C
  • 在線訂購
產品介紹

   FT14杠桿浮球式蒸汽疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況,能自動、迅速、連續的排除凝結水,有效地阻止蒸汽泄漏,并獲得最好的加熱效果。
 FT14杠桿浮球式蒸汽疏水閥工作原理:
    杠桿浮球式蒸汽疏水閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體,當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。
杠桿浮球式蒸汽疏水閥產品特點:
  1、能連續排放飽和凝結水加熱設備不會有水積聚,從而獲得最高的熱效率。
  2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度,工作連續,性能穩定。
  3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體,無氣鎖現象,工作平穩無噪音。
  4、 密封性能卓越 密封件采用球面結構,工作時無集中磨損使用壽命長。
注:杠桿浮球式蒸汽疏水閥 暴露在低溫環境下可能會受冰凍影響

杠桿浮球式蒸汽疏水閥連續排水量表:

FT14 DN15~25            疏水閥的工作壓差(△P).kg/cm2         公斤/小時(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15
2K 650 775 960 1125 1250
7K 370 460 610 700 790 925 1030 4400
10K 270 370 475 540 600 700 800 890 1000 1075
15K 170 260 320 370 405 475 535 585 690 780
FT14 DN32~50           疏水閥的工作壓差(△P).kg/cm2        公斤/小時(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15 17
1K 2450 3050 4375 5500
2K 1320 2270 2950 3650 1550
5K 1000 1300 1650 2300 3050 3550 4400
9K 850 1100 1300 1700 2350 3250 3510 4200 4800
12K 750 950 1150 1500 1950 2500 3000 3400 4050 4300 4430
17K 510 800 950 1350 1780 2250 2500 2850 3250 3600 3900 4200 4350
FT14 DN65~80          疏水閥的工作壓差(△P).kg/cm2          公斤/小時(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15 17
1K 4900 7100 8750 11000
2K 2650 4550 5900 7300 9100
5K 2000 2700 3300 4550 6100 7100 8950
9K 1700 2150 2640 3545 4780 6500 7040 8450 9545
12K 1550 1900 2250 2950 3860 5000 5900 6830 8120 8630 8860
17K 1090 1590 1900 2730 3550 4500 5000 5700 6500 7100 7950 8400 8600
FT14 DN100          疏水閥的工作壓差(△P).kg/cm2           公斤/小時(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15
2K 11000 14900 16700 19100 21600
7K 5900 8800 10700 12700 15500 17400 20700 23600
10K 5100 7100 8200 9900 12300 15100 17300 20000 22100 23400
15K 4200 6100 7000 8350 9750 10700 12200 13800 15600 16400 17800
注:①表中的K值代表了相應壓力下的閥座的編號,②壓差是指疏水閥入口端與出口端的壓力差,③排量是指蒸汽凝結水在單位小時內連續排放的量。

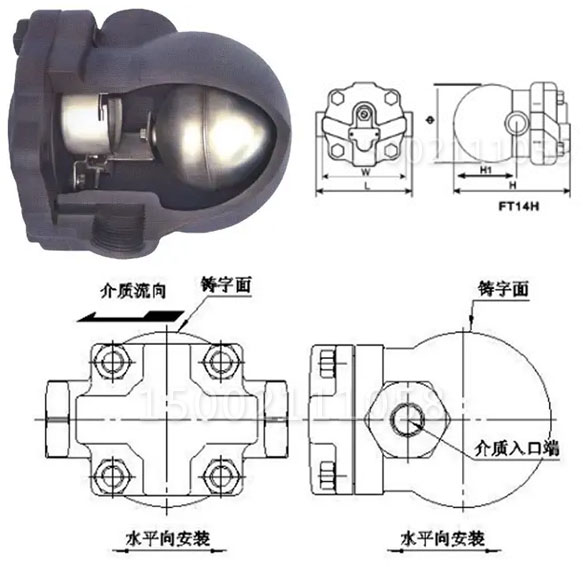

杠桿浮球式蒸汽疏水閥主要外形及連接尺寸

FT14浮球疏水閥結構尺寸
型   號 公稱壓力 (MPa) 公稱通徑 (DN) L H H1 Ф W
FT14 1.6 2.5 4.0 15 121 145 51 96 107
20 121 55
25 145 166 100 117
32~50 270 238 158 176 147

聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出?;蛘呤褂脠?chǎng)合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
