J665F氣動焊接式角座閥,采用焊接式連接方式,適用于一些要求密封性能高的工況中,閥體采用上裝式結構,減少了閥體自身的連接螺栓,結構緊湊,重量輕。氣動角座閥反應靈敏,動作準確的特點,可準確控制氣體、液體流量。
氣動角座閥適用于啤酒飲料罐裝設備、印染紡織、氣體、液體、酒精、制藥及醫療設備、橡膠機械、化工行業、高溫滅菌、發泡機械、水及污水處理、漂白洗滌行業、硝酸、醋酸、弱酸、有機溶液、蒸汽、燃氣等。
氣動焊接式角座閥工作原理:在非工作狀態時,由于彈簧力作用,閥門常閉(開)。當執行器活塞被壓縮氣體作用時,閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。
單作用(氣動頭通常為一個孔);工作原理;根據彈簧復位達到開啟和關閉的作用,分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔);工作原理:給氣控制其開關。(根據客戶要求,還可以選雙作用加彈簧復位,控制更精準)
全不銹鋼焊接式氣動角座閥特點:
1、更小的氣動執行器:流體從閥桿上方流入時,可選更小的控制頭。
2、可視位置指示、可選配限位開關或緊急手動裝置。
3、氣動控制器:不銹鋼外殼,安全可靠。低磨損的活塞結構,容量大而低耗量。內部元件自潤滑,免維護。
4、易安裝:氣動頭可旋轉360度??煞奖愕匕惭b一至二個限位開關。
5、具有多種控制方式:常開、常閉、雙動。
6、容易連接:MAMUR標準連接,嵌入式金屬接頭。
7、無水錘作用,流體從閥桿下方流入時,水錘(水沖擊力)被吸收。
8、導桿:閥桿特氟隆(PTEE)密封,避免臟物導入。自潤滑,免維護。閥桿經處理以確保固定,并能自動校正位置。
9、Y型的閥體結構:流量大30%,體積更小,流體流態更優。
J665F氣動焊接式角座閥性能規范
閥體材質 | 304、316、316L |
閥芯材質 | 304、316、316L |
閥座材質 | PTFE、F46 |
公稱通徑 | DN15MM-DN100MM |
公稱壓力 | 1.6Mpa、2.5MPa |
適用溫度 | PTFE:-30℃~180℃、F46:-30℃~220℃(執行器必須不銹鋼) |
環境溫度 | -30℃~80℃ |
連接方式 | 焊接 |
氣缸材質 | 聚酰胺PA、不銹鋼 |
可選附件 | 電磁閥、限位開關、電氣定位器 |

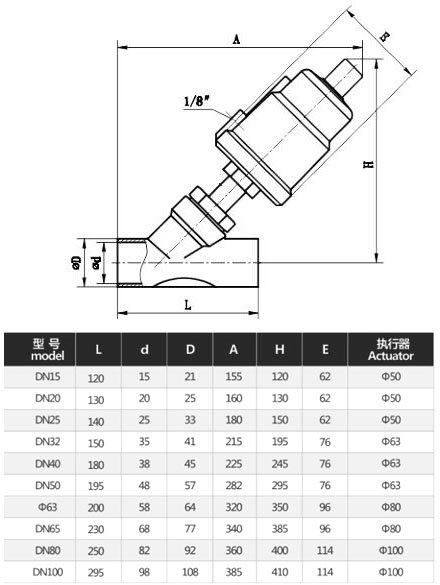

J665F氣動焊接式角座閥外形結構尺寸
