不銹鋼抗生素截止閥KJ41F-16P 進口帶排氣閥-抗菌素截止閥,KJ41F抗生素截止閥設計的關鍵是閥體設計。雖然閥體的結構千變?nèi)f化,色彩斑斕,但兩個截面的功能劃分始終是一樣的。閥體的縱截面決定了流體的流動方向,閥體的橫截面決定了流體通過橫截面的流體面積。根據流體力學原理,結合制藥行業GMP標準的要求,我們將抗生素截止閥的縱截面設計為先有錐面后有截面,流量形成渦旋形狀,使物料迅速離開閥門??股亟刂归y止閥的整個工藝線沒有拐點,沒有死角,使流動方向和通道形狀不會滯留,達到無流體阻力的目的。閥體上密封圈的接觸面設計為喇叭形,使物料像噴泉一樣噴出,有利于工作介質的流動。不銹鋼抗生素截止閥在閥體底部增加了排氣孔,有利于生產之初管道內的污染排放,也有利于生產過程中的消毒。
抗生素截止閥主要用于生物發酵、醫藥、啤酒發酵等領域。排泄孔可根據客戶需求在底部打開,耐高溫,使用壽命長,無死角,達到零泄漏水平??股亟刂归y主要用于主要生物發酵、藥物和啤酒發酵、氨基酸發酵、生物農藥發酵、生物肥料發酵、各種抗生素發酵、生物、生化、化學制藥、水、蒸汽、冷控制等領域。
抗生素截止閥衛生級處理要求:
KJ41F抗生素截止閥內腔要求做拋光處理:因為表面光滑不容易積垢,污垢的沉積會使不銹鋼生銹甚至造成腐蝕。 衛生條件對許多行業是很重要的,例如,食品加工、餐飲、釀造和化工等。
不銹鋼抗生素截止閥具有較強的殺菌、解毒功能,防止產品細菌染色。密封墊、閥體中路密封圈、閥桿填充均采用優質聚四氟乙烯材料。使用壽命長,耐腐蝕,確保無內外泄漏。衛生級抗生素截止閥流線型流道,使壓力損失小。密封墊可以更換,拆卸更方便,維護成本低。
KJ41F抗生素截止閥主要性能規范
公稱通徑 | 公稱壓力PN(MPA) | 適用溫度(℃) |
DN15-200 | PN1.6~4.0Mpa | -20℃~150℃ |

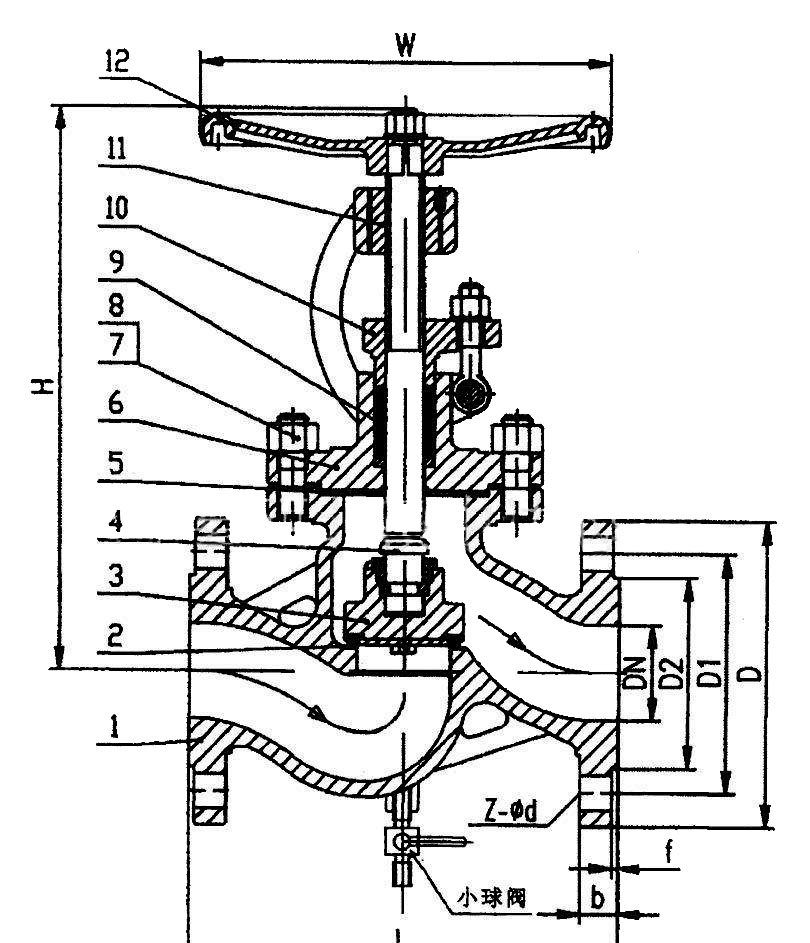

KJ41F抗生素截止閥結構尺寸
DN | L | D | D1 | D2 | b | Z-Φd | H1 | H2 | Do |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 252 | 194 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 270 | 200 | 120 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 310 | 235 | 140 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 322 | 260 | 160 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 360 | 345 | 180 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 408 | 370 | 200 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 435 | 420 | 240 |
80 | 310 | 195 | 160 | 135 | 20 | 4-18 | 475 | 455 | 280 |
100 | 350 | 215 | 180 | 160 | 20 | 8-23 | 525 | 495 | 320 |
125 | 400 | 245 | 210 | 185 | 22 | 8-23 | 600 | 570 | 360 |
150 | 480 | 280 | 240 | 210 | 24 | 8-25 | 675 | 630 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-25 | 730 | 700 | 500 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
