FT44杠桿浮球式蒸汽疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況,能自動、迅速、連續的排除凝結水,有效地阻止蒸汽泄漏,并獲得最好的加熱效果。
FT44杠桿浮球式蒸汽疏水閥工作原理:
杠桿浮球式蒸汽疏水閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體,當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。
杠桿浮球式蒸汽疏水閥產品特點:
1、能連續排放飽和凝結水加熱設備不會有水積聚,從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度,工作連續,性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體,無氣鎖現象,工作平穩無噪音。
4、 密封性能卓越 密封件采用球面結構,工作時無集中磨損使用壽命長。
注:杠桿浮球式蒸汽疏水閥
暴露在低溫環境下可能會受冰凍影響
杠桿浮球式蒸汽疏水閥連續排水量表:
FT44 DN15~25 疏水閥的工作壓差(△P).kg/cm2 公斤/小時(kg/h) | |||||||||||||
Bar kg | 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 7 | 9 | 10 | 12 | 15 | |
2K | 650 | 775 | 960 | 1125 | 1250 | ||||||||
7K | 370 | 460 | 610 | 700 | 790 | 925 | 1030 | 4400 | |||||
10K | 270 | 370 | 475 | 540 | 600 | 700 | 800 | 890 | 1000 | 1075 | |||
15K | 170 | 260 | 320 | 370 | 405 | 475 | 535 | 585 | 690 | 780 | |||
FT44 DN32~50 疏水閥的工作壓差(△P).kg/cm2 公斤/小時(kg/h) | |||||||||||||
Bar kg | 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 7 | 9 | 10 | 12 | 15 | 17 |
1K | 2450 | 3050 | 4375 | 5500 | |||||||||
2K | 1320 | 2270 | 2950 | 3650 | 1550 | ||||||||
5K | 1000 | 1300 | 1650 | 2300 | 3050 | 3550 | 4400 | ||||||
9K | 850 | 1100 | 1300 | 1700 | 2350 | 3250 | 3510 | 4200 | 4800 | ||||
12K | 750 | 950 | 1150 | 1500 | 1950 | 2500 | 3000 | 3400 | 4050 | 4300 | 4430 | ||
17K | 510 | 800 | 950 | 1350 | 1780 | 2250 | 2500 | 2850 | 3250 | 3600 | 3900 | 4200 | 4350 |
FT44 DN65~80 疏水閥的工作壓差(△P).kg/cm2 公斤/小時(kg/h) | |||||||||||||
Bar kg | 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 7 | 9 | 10 | 12 | 15 | 17 |
1K | 4900 | 7100 | 8750 | 11000 | |||||||||
2K | 2650 | 4550 | 5900 | 7300 | 9100 | ||||||||
5K | 2000 | 2700 | 3300 | 4550 | 6100 | 7100 | 8950 | ||||||
9K | 1700 | 2150 | 2640 | 3545 | 4780 | 6500 | 7040 | 8450 | 9545 | ||||
12K | 1550 | 1900 | 2250 | 2950 | 3860 | 5000 | 5900 | 6830 | 8120 | 8630 | 8860 | ||
17K | 1090 | 1590 | 1900 | 2730 | 3550 | 4500 | 5000 | 5700 | 6500 | 7100 | 7950 | 8400 | 8600 |
FT44 DN100 疏水閥的工作壓差(△P).kg/cm2 公斤/小時(kg/h) | |||||||||||||
Bar kg | 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 7 | 9 | 10 | 12 | 15 | |
2K | 11000 | 14900 | 16700 | 19100 | 21600 | ||||||||
7K | 5900 | 8800 | 10700 | 12700 | 15500 | 17400 | 20700 | 23600 | |||||
10K | 5100 | 7100 | 8200 | 9900 | 12300 | 15100 | 17300 | 20000 | 22100 | 23400 | |||
15K | 4200 | 6100 | 7000 | 8350 | 9750 | 10700 | 12200 | 13800 | 15600 | 16400 | 17800 |

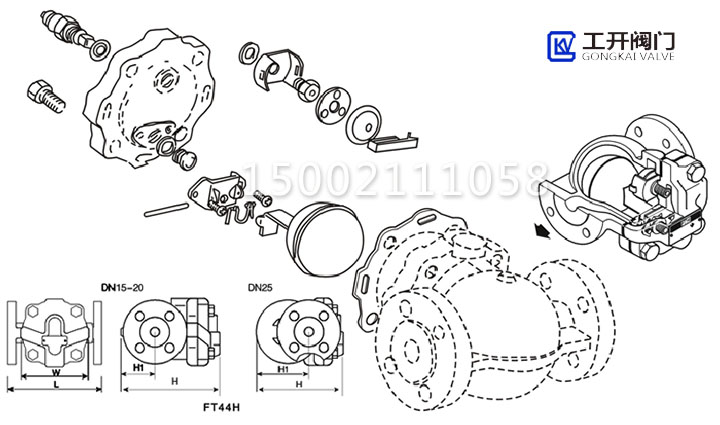

杠桿浮球式蒸汽疏水閥主要外形及連接尺寸
型號 | 公稱通徑 | L | H | H1 | S ? | A×C |
FT44H-16C | 15 | 150 | 153 | 75 | 105 | 95×95 |
20 | 150 | 153 | 75 | 105 | 95×95 | |
25 | 160 | 153 | 75 | 105 | 95×95 | |
32 | 270 | 240 | 85 | 150 | 147×147 | |
40 | 270 | 240 | 85 | 150 | 147×147 | |
50 | 270 | 240 | 85 | 150 | 147×147 | |
65 | 270 | 240 | 85 | 150 | 210×210 | |
80 | 350 | 300 | 90 | 210 | 210×210 | |
100 | 350 | 300 | 90 | 210 | 210×210 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
