H74TC陶瓷圓盤止回閥是防止介質倒流的自動閥門,流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟,介質倒流時靠閥瓣的自重或輔助機構自動關閉,以防止介質倒流保護設備的正常運行。
H74TC陶瓷圓盤止回閥的閥瓣、閥座密封面的材料均采用結構陶瓷制造,提高了閥門的耐磨性與耐沖刷性,大大地延長了使用壽命。在閥座上設有防止沖擊的結構,以保護閥座抗沖擊性。
H74TC陶瓷圓盤止回閥用于管路系統,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
止回閥根據材質的不同,可以適用于各種介質的管路上。 止回閥安裝在管路上,即成為這一完整管路的流體部件之一,其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響;反過來,閥瓣的關閉特性又對流體流動狀態產生發作用。陶瓷止回閥選用了增韌陶瓷材料作為密封材料,耐腐蝕、耐高溫、耐磨損及耐沖蝕等性能更佳。
H74TC陶瓷圓盤止回閥主要性能規范
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作溫度 | 適用溫度 | |
殼體 | 密封 | ||||
H74TC-10 | 1.0 | 1.5 | 1.1 | ≤200℃ | 灰渣、渣水混合物等介質 |
H74TC-16 | 1.6 | 2.4 | 1.76 | ||
H74TC-25 | 2.5 | 3.75 | 2.75 | ||
H74TC-40 | 4.0 | 6.0 | 4.4 |

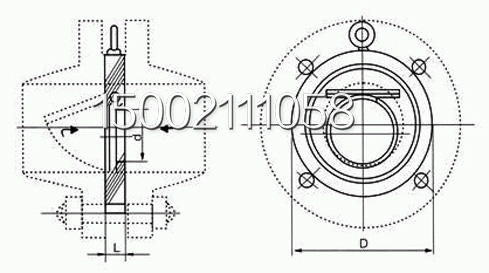

H74TC陶瓷圓盤止回閥主要外形及連接尺寸
型號 | 公稱通徑 (mm) | d | L | D | |||
PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||||
H74TC | 50 | 25 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 22 | 129 | 129 | 129 | 129 | |
80 | 46 | 22 | 144 | 144 | 144 | 144 | |
100 | 72 | 24 | 164 | 164 | 170 | 170 | |
125 | 95 | 26 | 194 | 194 | 186 | 186 | |
150 | 114 | 29 | 221 | 221 | 226 | 226 | |
200 | 140 | 43 | 271 | 275 | 286 | 293 | |
250 | 188 | 43 | 275 | 331 | 343 | 355 | |
300 | :216 | 50 | 330 | 386 | 403 | 420 | |
350 | 263 | 52 | 440 | 446 | 460 | 477 | |
400 | 305 | 62 | 491 | 498 | 517 | 549 | |
450 | 356 | 62 | 541 | 558 | 567 | 574 | |
500 | 406 | 80 | 596 | 620 | 627 | 631 | |
600 | 482 | 90 | 698 | ‘737 | 734 | 750 |
