X14T鑄鐵絲口旋塞閥,旋塞閥的啟閉件是一個有孔的圓柱體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。旋塞閥按通道形式分,可分為直通式、三通式和四通式三種。該款鑄鐵旋塞閥特點:
1)適用于經常操作,啟閉迅速、輕便。
2)流體阻力小。
3)結構簡單,相對體積小,重量輕,便于維修。
4)密封性能好
5)不受安裝方向的限制,介質的流向可任意。
6)無振動,噪聲小。旋塞閥按結構形式可分為緊定式、自封式、填料式和注油式四種。
X14T鑄鐵絲口旋塞閥主要性能規范
型號 |
公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 適用介質 | 工作溫度(℃) | |
殼體 | 密封 | ||||
X14T-10 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
材質 | 閥體 | 塞子 | 填料壓蓋 | 填料 | |
鑄鐵 | 鑄銅 | 鑄鐵 |
油浸石棉盤根 柔性石墨 |

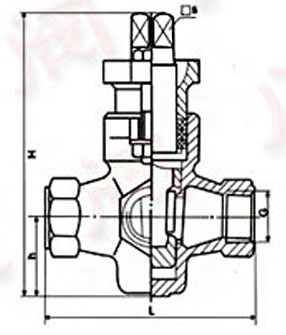

X14T鑄鐵絲口旋塞閥外形結構尺寸
公稱通徑 DN(mm) |
管螺紋 G |
尺寸 | |||
H | L | h | □S | ||
15 | 1/2 | 117 | 85 | 30 | 12 |
20 | 3/4 | 126 | 90 | 34 | 16 |
25 | 1 | 160 | 110 | 42 | 18 |
32 | 11/4 | 176 | 130 | 48 | 18 |
40 | 11/2 | 210 | 150 | 64 | 26 |
50 | 2 | 238 | 170 | 76 | 28 |
65 | 21/2 | 250 | 220 | 80 | 30 |
80 | 3 | 340 | 250 | 115 | 38 |
100 | 4 | 350 | 300 | 125 | 42 |
