電動襯氟調節閥ZDLPF46_耐腐蝕調節閥由直行程電動執行器與襯氟調節閥閥體組成,襯氟電動調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。襯氟電動調節閥主要適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
電動襯氟調節閥產品特點:
1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封,確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。
4、配用HA執行機構,輸出力大、結構緊湊。 產品符合GB/T4213-92。
ZDLPF46電動襯氟調節閥技術參數
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
閥芯形式 | 單座柱塞式閥芯 | |||||||||||||||||
公稱壓力 | PN1.0、PN1.6、PN2.5MPa | |||||||||||||||||
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 | |||||||||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||||||||
閥蓋形式 | 標準型-40~+150℃、波紋管型-40~+150℃ | |||||||||||||||||
密封填料 | V型聚四氟乙烯填料 | |||||||||||||||||
閥體材料 | 鑄鋼襯四氟(WCB+F46)、不銹鋼襯四氟(CF8+F46) | |||||||||||||||||
閥芯材料 | 304+F46、316+F46 | |||||||||||||||||
流量特性 | 直線特性 | |||||||||||||||||
執行器 | 國產(3810、PSL、DKZ);進口(羅托克、西門子、歐瑪、西博思) | |||||||||||||||||
電源電壓:AC 220V、AC 380V;特殊定做DC 24V;(其他) | ||||||||||||||||||
輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC;特殊定制RS485通訊接口 | ||||||||||||||||||
防護等級:相當IP65、隔爆標志:ExdⅡBT4(可選BT6、CT4、CT6)、手操功能:手柄 | ||||||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
項目 | 指標值 | ||
基本誤差% | 配3810L±2.0; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 50:1 |

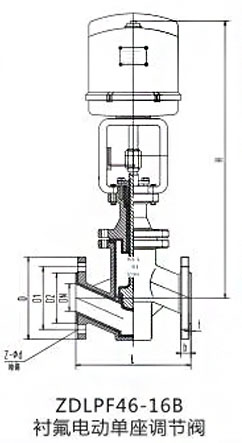

ZDLPF46電動襯氟調節閥外形結構尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | |
D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 |
