T947H電動調節閥_電動套筒調節閥_電子式智能型

更新:2024/11/6 11:57:02??????點擊:
  • 品牌:???上海工開閥門
  • 型號:???T947H-16C
  • 在線訂購
產品介紹

    T947H電動調節閥_電動套筒調節閥_電子式智能型是由3810L系列電子式電動執行機構和精小型套筒調節閥組成。執行機構含有內置式電子控制器模塊的一體化結構,可免去另配用伺服放大器的麻煩。精度高,裝校簡便。

    T947H電動調節閥形小體輕,性能優良,是高品質的基型電動調節閥產品。它適 用于一般流體介質工藝條件的生產過程控制系統。

    T947H電動套筒調節閥產品特點
1、采用平衡型閥芯,不平衡力小,允許壓差大,操作穩定;
2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞:
3、比普通單雙座調節閥噪聲降低10dB左右:
4、結構簡單,裝拆維修方便 。

T947H電動調節閥技術參數

公稱通徑DN(mm) 25 40 50 80 100 150 200
額定流量系數Kv 全量 15 35 50 125 190 400 630
0.6 9 20 30 75 115 240 350
流量特性 直線、等百分比
公稱壓力PN(MPa) 1.6,4.0,6.4
連接型式 法蘭連接:PN1.6按JB79-59標準
配用執行機構型號 DKZ-310 DKZ-410 DKZ-410
出抽推力(N) 4000 6400 6400
行程L(mm) 16 25 40 60
全行程時間(S) 12.5 20 32 40
作用方式 電開式(K)常用;電關式(B)
輸入信號 0~10mA 4~20mA  DC
供電電源 220V;50~60Hz
固有可調比R 30:1
主要技術性能指標
項目 技術性能指標
基本誤差% ≤±5
回差% ≤3
死區% ≤5
泄漏量 0.01%×閥額定容量
額定流量系數誤差% ≤±10
材料和適用溫度范圍
閥體材料 材料牌號 公稱壓力(MPa) 適用溫度范圍(℃)
常溫型 熱片型
鑄鋼 ZG230~450 4.0,6.4 -40~250 -40~450
鑄不銹鋼 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 4.0,6.4 -40~250 -60~450
注:允許壓差  標準組配的電動套筒調節閥允許壓差較大,但考慮到介質流體對閥塞、套筒的沖蝕和高壓差引起的噪聲、振動,因此當閥的壓差超過3MPa時,采取相應的工藝措施。

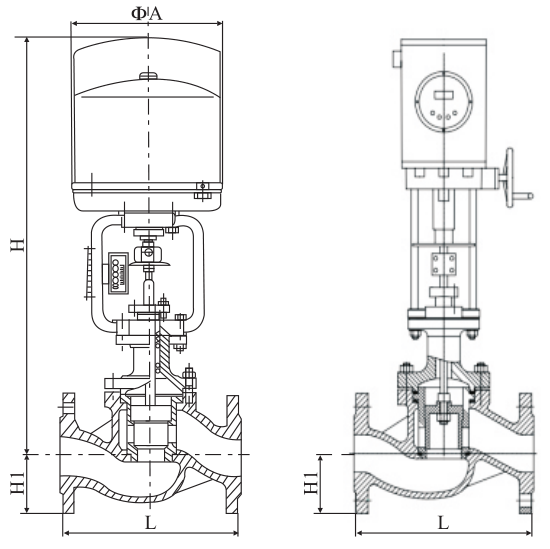

T947H電動調節閥結構尺寸

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 185 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 365 425 430 445 660 680 690 748 740 780 820 880
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310

聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
