ZZLP自力式流量調節閥是是一個新的調節閥種類,相對于手動調節閥,它的優點是能夠自動調節。相對于電動調節閥,它的優點是不需要外部動力,應用實踐證明,在閉式水循環系統(如熱水供暖系統,空調冷凍系統)中,正確使用這種閥門,可以很方便地實現系統的流量分配;可以實現系統的動態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。因此,自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。
ZZLP自力式流量調節閥是在閥的進出口壓差變化的情況下,維持通過閥門的流量恒定,從而維持與之串聯的被控對象(如一個環路,一個用戶,一臺設備等,下同)的流量恒定,自力式流量控制閥的名稱較多,如自力式流量平衡閥,定流量閥,自平衡閥,動態流量平衡閥等,各種類型的自力式流量調節閥,結構各有相異,但工作原理相似。
ZZLP自力式流量調節閥技術參數
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
額定流量系數Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
有效壓力下最大流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允許壓差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
PN40 | 2.0 | |||||||||||||
閥蓋形式 | 標準型-17~+450℃ | |||||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
流量特性 | 線性 |

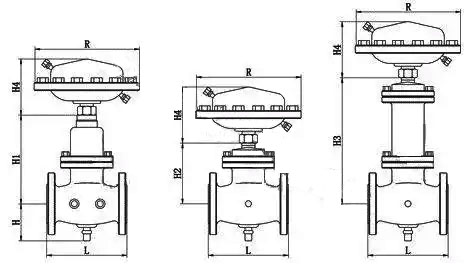

ZZLP自力式流量調節閥結構尺寸
公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
H | 50 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
H1 | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
H2 | - | - | - | - | - | - | - | - | - | - | 326 | 354 | 404 |
H3 | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
H4 | 150 | ||||||||||||
R | 263 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
