GL11絲口過濾器,SG11內螺紋過濾器,Y型過濾器,不銹鋼過濾器,304/316過濾器 是輸送介質的管道系統不可缺少的一種裝置,應用于口徑較小的管道設備。Y型過濾器由殼體、排污蓋、濾芯、濾網等組成, 過濾網采用不銹鋼雙層網結構,堅固耐用,具有結構先進、流阻小、排污方便等特點。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入即可,使用維護極為方便。安裝絲口過濾器請安裝在進口處,一般用水濾網采用10~30目/cm2,用氣濾網采用40~100目/cm2,用油濾網采用60~200目/cm2 。
Y型過濾器工作原理:
通常過濾器安裝于進水管路中各配套閥門的前端,當管道中的介質首先進入過濾器時,介質通過濾網進入被連接的閥門中,而雜質則留于過濾桶內,使各類閥門不會由于機械雜物卡入密封圈而失靈。
過濾器正常被安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端,用來清除介質中顆粒性雜質,免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞,從而避免了維修費用和生產損失,保護閥門等設備的正常使用。
GL11絲口過濾器主要性能規范
殼體材質 | 304/316不銹鋼 |
過濾網材質 | 不銹鋼 |
密封件材質 | 柔性石墨、聚四氟乙烯 |
連接形式 | 螺紋 |
公稱壓力(MPa) | 1.6Mpa/2.5Mpa |
過濾精度(目/in) | 10~300 |
適用溫度 | -40~180℃ |
適用介質 | 水、油品、蒸汽,硝酸類,醋酸類等 |

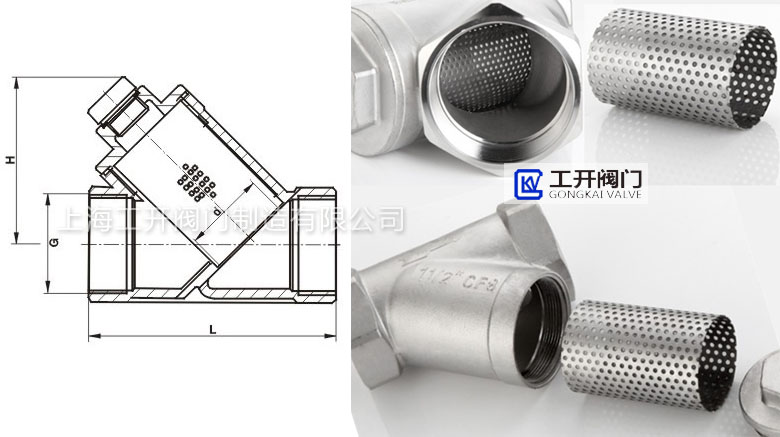

GL11絲口過濾器結構尺寸
DN | G | L | E | B | H |
6 | 1/4" | 63.5 | 11.5 | 24 | 42 |
10 | 3/8" | 64 | 13 | 24 | 42 |
15 | 1/2" | 65 | 14 | 26 | 43 |
20 | 3/4" | 80 | 15 | 32 | 50 |
25 | 1" | 89 | 17 | 41 | 60 |
32 | 11/4" | 107 | 20 | 49 | 64 |
40 | 11/2" | 118 | 20 | 56 | 70 |
50 | 2" | 140 | 22 | 69 | 88 |
