BZ643TC擺動式陶瓷進料閥,也叫氣動陶瓷擺動閥,氣動陶瓷旋轉閥,其旋轉圓盤閥采用結構陶瓷作密封副(閘板及閥座均為耐磨結構陶瓷),耐沖刷,耐磨性好。大閥腔設計,旋轉式閘板密封結構,啟閉過程中閘板自旋,啟閉靈活。并有拋光自潔功能,閥門關閉時單向密封。
氣動陶瓷旋轉閥適用于干灰、粉煤、渣漿、顆粒物料等介質的輸送,常用于氣力輸送系統中作進料,出料以及排氣平衡,無積灰,無卡澀,維護簡單。 氣動陶瓷擺動閥工作原理:可以替代圓頂閥、翻轉閥、吊中閥、雙閘板閥門用作倉泵的進料閥,也可用于礦山、化工等各類有磨損的干灰、水渣等介質的管道上作啟閉之用。使用公稱壓力1.0MPA,適用溫度小于等于200℃,氣源壓力0.6-0.8MPA。關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。旋轉進料閥料口全流通無阻擋物有吹堵裝置,耐磨性能,密封性能好,氣動負荷小卡灰及結灰現象少。擺動式陶瓷進料閥BZ643TC-10C采用高檔曾韌結構陶瓷密封,機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
BZ643TC擺動式陶瓷進料閥特點:
1、料口全流通無阻擋物,卡灰、積灰現象少。
2、耐磨性好,使用壽命長。
3、閥門安裝使用時有方向要求,介質流向應與閥門上的標志一致。
4、結構緊湊、安裝方便。
BZ643TC擺動式陶瓷進料閥性能規范
BZ643TC擺動式陶瓷進料閥
序號 No |
名稱 Name | 材料Matorlal | 序號No | 名稱 Name | 材料Matorlal |
1 | 底板Undontort | WCB | 7 | 填料 Prodbng | 活性石圈Produt |
2 | 閥桿Stem | WCB | 8 | 填料壓板Gland | WCB |
3 | 閥板Watet Motor |
WCB+工程陶瓷 Inghtrng cioronht |
9 | 螺母Nut | 2H |
4 | 底座Stact | 工程陶瓷 | 10 | 雙頭螺柱Doutlr end stud | B7 |
5 | 閥桿Stam | 2Cr13 | 11 | 支架Bracked | WCB |
6 | 封閉Stad Cornor | WCB | 12 |
氣動裝置 Proumodo Aodutor |

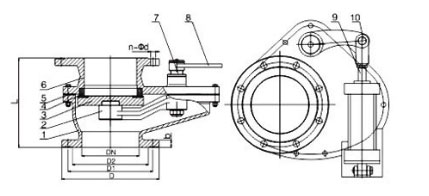

BZ643TC擺動式陶瓷進料閥外形結構尺寸
