籃式過濾器,直通籃式過濾器,籃式過濾器型號,鑄鋼不銹鋼籃式過濾器,立式除污器 ,進口出口在一個水平位置上的籃式過濾器叫直通籃式過濾器,由一個主單筒與進口出口組成,用于攔截、過濾管道介質里的雜質。 主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。
籃式過濾器工作原理:
當液體通過主管進入濾藍后,固體雜質顆粒被阻擋在濾藍內,而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時,旋開主管底部螺塞,排凈流體,拆卸法蘭蓋,清洗后重新裝入即可。因此,使用維護較為方便。
籃式過濾器主要性能規范
公稱通徑 | DN25-DN300 | 公稱壓力 | 0.6Mpa-6.4Mpa |
適用溫度 | -30℃~380℃ | 適用介質 | 水、油品 |

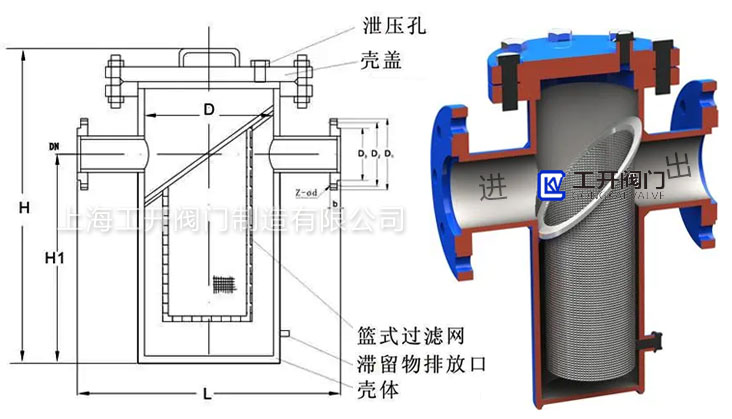

籃式過濾器結構尺寸
DN | φ | L | H1 | H2 | H(拆卸濾網距離) | 排放□"B" | 參考重量 |
25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
32 | 76 | 220 | 165 | 270 | 495 | 16 | |
40 | 114 | 280 | 180 | 300 | 550 | 23 | |
50 | 114 | 280 | 180 | 300 | 550 | 28 | |
65 | 140 | 330 | 220 | 350 | 650 | 48 | |
80 | 168 | 340 | 260 | 400 | 740 | 65 | |
100 | 219 | 420 | 310 | 470 | 880 | R3/4" | 126 |
150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
200 | 325 | 560 | 530 | 780 | 1875 | 292 | |
250 | 426 | 660 | 640 | 930 | 2170 | 415 | |
300 | 478 | 750 | 840 | 1200 | 2690 | 596 |
