D981X衛生級蝶閥/電動快裝蝶閥/電動衛生級快裝蝶閥/不銹鋼食品級卡箍卡盤式快接蝶閥/電動蝶閥 電動衛生級快裝蝶閥閥體流道經過精密標準電子拋光和除菌處理,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染??焖俨鹧b閥,使閥門打開和維修快捷容易,使過程停機時間縮短。
D981X電動衛生級快裝蝶閥由衛生級蝶閥和精小型電動執行器組成,通過執行器自動操作也可由手柄手動操作。手柄控制閥門開和關閉的位置,當然也可以調節到其他間的位置。執行器把活塞的軸向運動轉換成90度旋轉運動,傳輸給蝶閥。電動快裝蝶閥具有結構緊湊、裝拆方便等優點??蓪崿F(xiàn)對介質切斷或流量的調節。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
D981X電動衛生級快裝蝶閥主要性能規范
公稱通徑 | φ25、φ32、φ38、φ51、φ63、φ76、φ89、φ102(MM) |
公稱壓力 | PN1.0、1.6MPa |
閥體材質 | 不銹鋼304、316、316L |
密封材料 | 硅膠、氟橡膠 |
介質溫度 | ≤150℃ |
適用介質 | 食品、藥品、酒類,乳類、飲料 |
連接方式 | 快裝型、螺紋型、焊接型 |
控制類型 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V,0-10V |
電源電壓 | DC24V、DC220V、AC110V、AC220V、AC380V |
注意:
1、請務必接對電源相序,以免閥門或執行器損壞。
2、通電時禁止手動操作。
3、戶外使用時給電動執行器外加防護蓋子,防止老化。
4、開蓋后應擰緊密螺絲,防止進水或灰塵進入電動執行器內部。
5、請不要安裝在易爆氣體周圍,如需防爆訂貨時請說明。
6、請確定輸入電壓和配線接點是否正確。
7、禁止超負荷使用電動執行器。

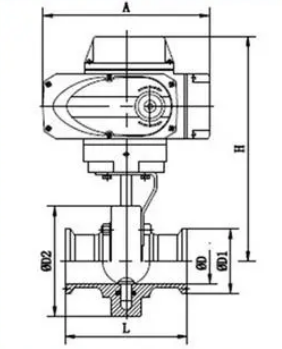

D981X電動衛生級快裝蝶閥外形結構尺寸
規格 | ΦD | ΦD1 | ΦD2 | L | A | H |
Φ25 | 21 | 50.5 | 78 | 66 |
160 |
194 |
Φ32 | 29 | 50.5 | 78 | 66 | 160 | 194 |
Φ38 | 35 | 50.5 | 86 | 70 | 160 | 198 |
Φ51 | 47 | 64 | 102 | 76 | 160 | 202 |
Φ63 | 59 | 77.5 | 113 | 98 | 198 | 240 |
Φ76 | 72 | 91 | 128 | 98 | 198 | 246 |
Φ89 |
80 |
106 | 139 | 102 | 198 | 250 |
Φ102 | 97 | 119 | 154 | 106 | 255 | 287 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
