呼吸閥和真空破壞閥的區別
2023/12/29 10:33:20??????點擊：
在儲罐系統經常有碰到呼吸閥和破真空閥，呼吸閥和破真空閥的工作原理是不同的，兩者是有區別的。

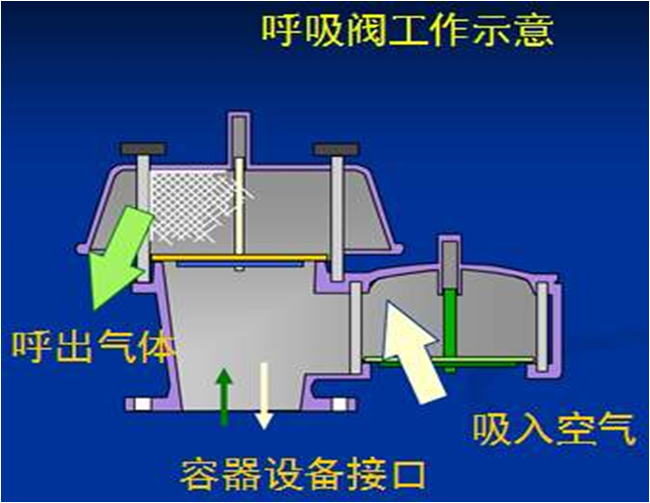

一、呼吸閥
呼吸閥是固定在儲罐頂上的通風裝置，以保證罐內壓力的正常狀態，防止罐內超壓或真空使儲罐遭受損壞，也可減少罐內液體揮發損失。根據中國《石油化工設計防火規范》（GB50160）的規定："甲、乙類液體的固定頂罐，應設阻火器和呼吸閥"。
二、真空破壞閥
真空破壞閥是用于容器或管道中，在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全。
真空破壞閥原理是當系統產生負壓時，通過大氣壓跟系統壓力的壓差作用在密封件上，推動密封件，打開密封面把外界大氣引入系統，讓系統壓強升高破壞負壓，直到密封件重新下墜密封，外界大氣不再進入系統.在系統正壓時候，工作介質進入密封件上部，向下壓緊密封件，系統壓力越大，密封越緊，保證正壓時候滴水不漏。
三.釋放閥和安全閥
釋放閥應用于電力系統，安全閥應用于化工生產系統中，是應用在兩個不同的行業，不過其功能類似。
1. 釋放閥
壓力釋放閥是一種定壓保護裝置，例如變壓器、電力電容器、高壓開關、有載開關、壓力容器等的安全裝置，用來保護油箱和容器變型或爆裂。當油浸電氣設備內部發生事故時，油箱內的油被汽化，產生大量氣體，使油箱內部壓力急劇升高。
此壓力如不及時釋放，將造成油箱變形甚至爆裂。安裝壓力釋放閥，就是在油箱壓力升高到釋放閥開啟壓力時，釋放閥在2ms內迅速開啟，使油箱的壓力很快降低。
壓力降至壓力釋放閥的關閉壓力值時，壓力釋放閥可靠關閉，使油箱內永遠保持正壓，有效地防止外部空氣、水氣及其他雜志進入油箱，避免了安全氣道在動作之后，需停電更換零部件的缺陷，比之安全氣道又動作可靠、優點。
釋放閥原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不在繼續。
2. 安全閥
安全閥一種保護系統因壓力過高而被破壞的閥門，一旦系統管路或裝置中的介質壓力超過設定值，會自動釋放壓力，保證設備和管道內介質壓力在規定數值以內，防止發生事故，從而達到安全保護的目的。
安全閥的工作原理：
當安全閥閥瓣下的蒸汽壓力超過彈簧的壓力時，閥瓣被推開。翻板推開后，由于下調節環的回彈，排出的蒸汽作用在翻板卡環上，使閥門迅速開啟。
隨著閥盤的向上運動，蒸汽沖擊上調節環，使排氣方向趨于垂直向下。廢氣產生的反作用力向上推動閥盤，使閥盤在一定壓力范圍內保持足夠的提升高度。隨著安全閥的開啟，蒸汽不斷排出，系統內蒸汽壓力逐漸降低。此時，彈簧的力將克服作用在閥盤上的蒸汽壓力和排出蒸汽的反作用力，從而關閉安全閥。
