ZZWT自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品。
該款溫度調節閥適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。ZZWT自力式溫度調節閥接受信號為 0~10mA.DC或4~20mA.DC來改變被調介質流量,使被控工藝參數保持在給定值,其中單座調節型適用于壓差較小,介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。
自力式溫度調節閥工作原理:自力式溫度調節閥是利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的,其控制作用為比例調節。被控介質溫度變化時,傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時,感溫液體膨脹,推動閥芯向下關閉閥門,減少熱媒的流量;被控介質的溫度低于設定值時,感溫液 體收縮,復位彈簧推動閥芯開啟,增加熱媒的流量。
ZZWT自力式溫度調節閥特點:
1、液壓驅動,無需外部電源,使用安全可靠。
2、選用新型控溫介質,熱膨脹比例特性好,穩定性強。
3、性價比高、工作穩定,調溫范圍廣。
4、平衡式閥門,等百分比/ 線性流量特性。
5、結構緊湊,體積小,安裝簡捷,使用壽命長
ZZWT自力式溫度調節閥技術參數
公稱通徑DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
公稱壓力PN(Mpa) | 1.6 4.0 | |||||||||||||
額定流量系數(KV) | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 |
雙座 | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | |||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |||
額定行程 | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
允許大壓差(Mpa) | 1.6 | 1.5 | 0.5 | |||||||||||
溫度調節范圍(°C) | 0~70、50~120、100~170、150~220、200~270 | |||||||||||||
調節精度(%) | ±5 | |||||||||||||
允許超載值(°C) | 分別為上述溫度調節范圍上限加50 | |||||||||||||
使用環境溫度(°C) | -40~+80 | |||||||||||||
安裝接頭(M) | G1" | |||||||||||||
毛細管長度(M) | 3、5 | |||||||||||||
允許泄漏量 | 硬密封(1/h) | 雙座、套筒:5×10-3×閥額定容量(II級)單座:10-4×閥額定容量(IV) | ||||||||||||
軟密封(m1/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 |
ZZWT自力式溫度調節閥零部件材質
閥體 | ZG230—45 | ZG1Cr18Ni9Ti |
閥座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
平衡波紋管 | 1Cr18Ni9Ti | |
溫包 | H62 | 1Cr18Ni9Ti |
毛細管 | H62 | 1Cr18Ni9Ti |
接頭 | 35 | 1Cr18Ni9Ti |

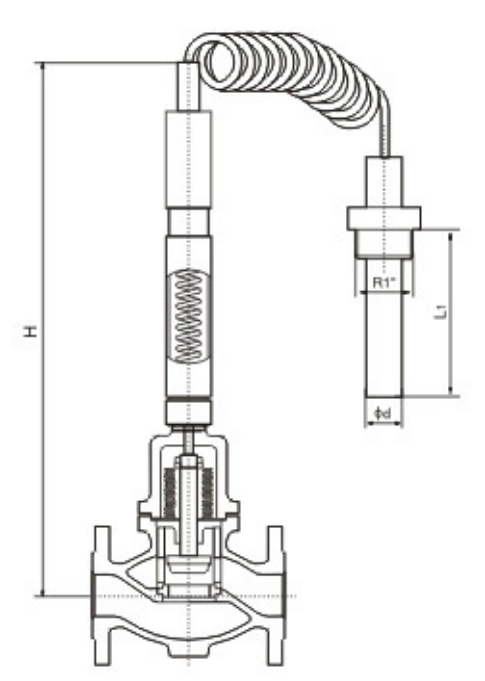

ZZWT自力式溫度調節閥結構尺寸
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
法蘭端面距離L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
總高度H | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | |||
溫包插入深度T | 235 430 | 430 630 | |||||||||
溫包外露高度h | 350 | ||||||||||
溫包直徑d | 25 (護套直徑φ28) | ||||||||||
重量Kg | 16 | 18 | 21 | 23 | 25 | 52 | 62 | 75 | 105 | 145 |
ZZWT自力式溫度調節閥應用案例:

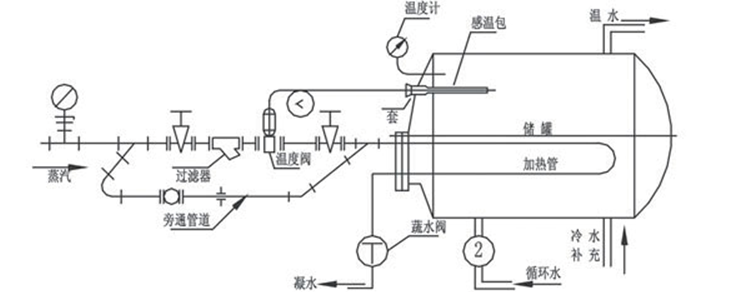

以蒸氣或高溫水為例進行說明,蒸汽或高溫水在加熱器將冷水加熱到要求的溫度,在溫度閥前后裝有截止閥用于檢修或停止加熱時,截?cái)嗔鬟^(guò)調節閥的蒸汽(或高溫水)。旁路則在調節閥故障或檢修時備用,正常運行時旁路關閉。感溫包安裝的熱水的出口處。
