防爆電動球閥Q941F是由電動執行機構與法蘭式浮動球閥組成。執行器采用一體化設計,輸入380V/220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。電動防爆球閥防爆等級為ExdⅡBT4、防護等級為IP67、可帶現場控制裝置。防爆開關型、防爆調節型。
電動球閥通常用于密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質,廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。
防爆電動球閥是指球閥上的電動執行機構達到防爆標準,用于防爆場合,如液體或氣體等化工行業的易燃易爆場所,以開啟、關閉或調節閥門。防爆閥可分為本質安全型和防爆型兩種。
Q941F防爆電動球閥主要性能規范
防爆電動執行器技術參數 | Q941F防爆電動球閥閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15~200mm |
輸出力矩 | 80N·M~3000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
任選功能 | 開關型、調節型 | 閥軸材質 | 不銹鋼 |
動作范圍 | 0~90°±5° | 閥體材質 | 鑄鋼 |
電 機 | 全封閉鼠籠式感應電機 | 球體材質 | 304/316/316L不銹鋼 |
環境溫度 | -20℃~70℃ | 閥座密封 | PTFE、PPL、金屬密封 |
手動操作 | 機械離合機構 | 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
自鎖裝置 | 蝸輪、蝸桿機構提供自鎖 | 適用介質 | 水、石油、粘性流體、漿料等 |
防護等級 | Exd Ⅱ BT4 IP67 | ||
輸入信號 | 0-10,1-5VDC/4-20mA(智能型) | 特 點 | 連線簡單,結構緊湊、阻力小、動作穩定 |

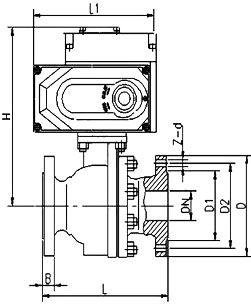

Q941F防爆電動球閥主要外形結構尺寸
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | |
H、A | 由于閥門密封選擇及溫度選擇不同,執行器尺寸需根據實際配置,該尺寸可咨詢凱利科公司技術部。 | ||||||||||||||
A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
標準型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
PN1.6MPa法蘭連接尺寸 | |||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 | |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
PN2.5MPa法蘭連接尺寸 | |||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出?;蛘呤褂脠?chǎng)合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
