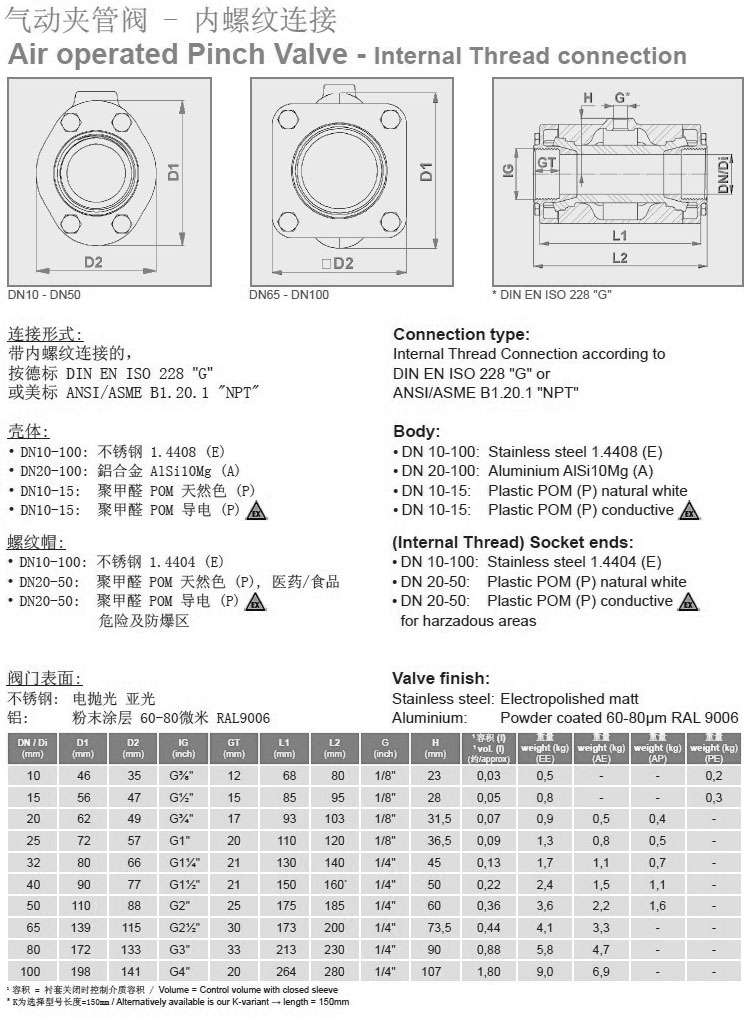

在通常情況下,閥門采用符合DIN ISO 228標準的內螺紋連接,管內螺紋(ISO228)或NPT,其它可根據需要提供。
在該款氣動夾管閥中包括核心部件內被套、閥體和兩個套管蓋。夾管閥閥體由主體部分和兩個壓區環組成,這兩個環分別插入到末端,并分別通過O形密封圈和閥體主體部分之間密封。在HNMC系列氣動夾管閥閥體中,夾管閥內襯套居中對齊,并且由于兩個套管蓋的作用而被壓向末端,由此構成一個結構緊湊的單元。
內螺紋連接氣動夾管閥的功能:
通過夾管閥閥體中介質壓力/工作壓力的2-3bar的壓差(根據彈性體的質量而定)作用,HNMC系列氣動夾管閥被關閉。當壓力供應中斷并且夾管閥閥體通氣時,夾管閥內襯套由于其極大的回彈力而完全打開。
該款氣動夾管閥只有內襯套和兩個套管位于介質流中(和工作介質相接觸)。
材質說明:
內襯套可采用12種不同彈性體材料:天然橡膠、食品天然橡膠、耐高溫天然橡膠、氯丁橡膠Neopren、三元乙丙EPDM、食品型三元乙丙EPDM、氟橡膠Viton、此外,HNMC系列氣動夾管閥采用三種不同的閥體和套管蓋材料進一步擴大了HNMC系列氣動夾管閥的應用領域。
工業范圍:氣力輸送系統\ 精細顏料\塑料工業\懸浮液\粉劑\排氣和通風系統\粉塵顆粒\配料系統\ 污水\陶瓷\灌裝和稱重\食品工業\醫藥\提煉\玻璃\計量
產品優點:
-靈活的模塊化設計
-多種連接可能性
-結構緊湊
-重量輕
-流道流暢
-無死角
-易于維護和保養
-零泄漏100%密封
-成本低
-多種連接可能性
