D971S電動塑料蝶閥采用一體式電動執行器與塑料蝶閥組成,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。
D971S電動PVC蝶閥(UPVC電動塑料蝶閥)具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點,被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
電動塑料蝶閥特點:
1、外型結構緊湊美觀,材質衛生無毒。
2、本體重量輕容易安裝。
3、耐腐蝕性強,應用范圍廣。
4、耐磨損、容易拆卸,維護簡單易行。
5、管壁平潔光滑,輸送流體時具有較小的磨擦阻力和附著力。
6、優異的耐老化和抗紫外線性能,使用壽命比其它管道系統長。
D971S電動塑料蝶閥性能參數
電動執行機構技術參數 | 閥 體 參 數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50~300mm |
輸出力矩 | 50N·M~2000N·M | 公稱壓力 | PN1.0MPa |
任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
動作范圍 | 0~90°±5° | 閥體材質 | UPVC、CPVC、PP |
動作時間 | 15秒/30秒/60秒 | 閥板材質 | UPVC、CPVC、PP、PTFE |
環境溫度 | -30°~60° | 閥座密封 | EPDM、NBR、FPM |
手動操作 | 附帶手柄操作 | 結構形式 | A型 |
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、PVC兼容的食品工業化學溶劑 |
輸入信號 | 0-10,1-5VDC/4-20mA(智能型) | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |

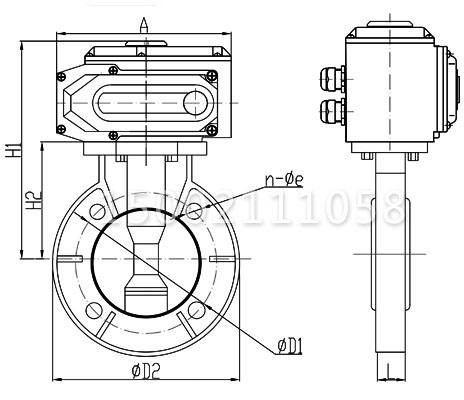

D971S電動塑料蝶閥主要零外形及連接尺寸
DN(mm) | ΦD1 | ΦD2 | H1 | H2 | A | L | n-Φd |
50 | 123 | 160 | 208 | 87 | 160 | 44 | 4-18 |
65 | 143 | 185 | 217 | 96 | 160 | 48 | 4-18 |
80 | 157 | 195 | 235 | 114 | 160 | 53 | 4-18 |
100 | 186 | 215 | 256 | 127 | 189 | 57 | 8-18 |
125 | 213 | 250 | 286 | 157 | 189 | 68 | 8-18 |
150 | 240 | 285 | 334 | 170 | 266 | 73 | 8-22 |
200 | 296 | 340 | 377 | 213 | 266 | 92 | 8-22 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出?;蛘呤褂脠?chǎng)合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
