襯聚氨酯耐磨刀閘閥,PZ73N襯膠刀閘閥,傘齒輪刀閘閥,氣動襯聚氨酯刀閘閥,電動襯聚氨酯刀閘閥采用整體模注的全襯耐磨聚氨酯結構,內襯采用整體澆注聚氨酯彈性體,選用高強度的優質聚氨酯原料,提供了超長的磨損壽命。另外,此內襯可以更換。
PZ73N襯聚氨酯刀閘閥是種耐磨型的聚氨酯刀閘閥,具有耐磨性強、可使用時間長等特點,廣泛用于開啟比較頻繁的場合,全通徑零泄漏,填料采用整體模壓橡膠體,使上密封實現零泄露。可更換的整體式聚氨酯閥襯和不銹鋼閘板,節約了閥門的維護成本,廣泛用于礦山排渣、電力、造紙、城市污水處理這些領域。
PZ73N襯聚氨酯刀閘閥特點:
1、采用整體模鑄的耐磨聚氨酯閥襯提供了超長的磨損壽命。同時,D形環和閥襯模塑成體,在閥門操作過程中使閥板保持干凈,防止固體顆粒進入到閥腔區域。
2、閥板關閉時,漿液的流速加快,閥板的邊緣改變漿液的方向使其進入模塑的聚氨酯閥座區域。這個渦流使閥門沖洗閥座,以確保閥座底部無阻塞,達到*密封。
3、剛硬的不銹鋼閥板加上聚氨酯閥襯的耐磨特性確保了閥門的密封性和使用壽命。
4、上密封采用整體壓鑄進口橡膠體,使上密封實現零泄露。
5、可更換的、整體式聚氨酯閥襯和不銹鋼閥板,節約了閥門的維護成本和維護時間。
PZ73N襯聚氨酯刀閘閥主要性能規范
公稱通徑 | DN50-600 2"~24" | ||
壓力等級 | 0.6MPa 1.0MPa 1.6MPa 2.5MPa | ||
ASME CLASS 150 | DN50-250 | 10Bar | |
DN300-400 | 6Bar | ||
DN450 | 5Bar | ||
DN500-600 | 4Bar | ||
|
|
||
適用溫度 | -20℃~+100℃ | ||
泄露等級 | 零泄漏 |
閥體 | 閘板 | 閥桿 | 閥座 |
鑄鐵、鑄鋼、不銹鋼+聚氨酯 | 不銹鋼 | 不銹鐵、不銹鋼 | 聚氨酯 |

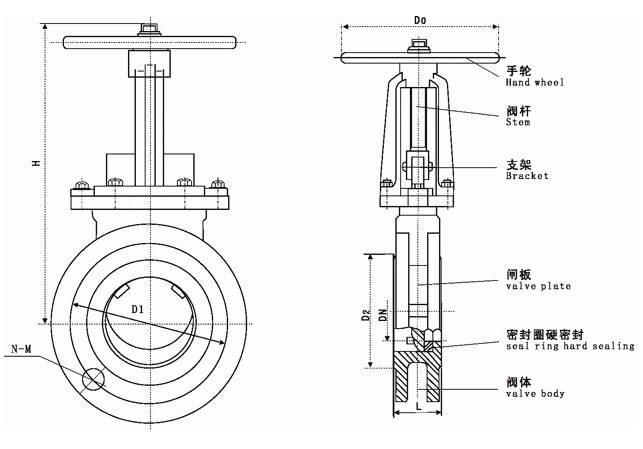

PZ73N襯聚氨酯刀閘閥結構尺寸
公稱壓力(MPa) | 公稱通徑 | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 |
65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | |
80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | |
125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | |
150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
350 | 76 | 500 | 460 | 429 | 885 | 16-M20 | 400 | |
400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
700 | 130 | 895 | 940 | 800 | 1700 | 24-M27 | 600 | |
800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
